GStreamer-P Multi-level 3C Borehole Seismic Array With Pneumatic Anchoring System

← Geri dön

GStreamer-P

Ana özellikleri:

• Veri örnekleme hızında sınır yok
• Pnömatik ankraj sistemi
• Tüm seviyelerin aynı anda ankrajı
• 1000 m derinliğe kadar açık delik veya kasalı kuyular için
• Toprak ankrajın altına düştüğünde ankraj zayıflamaz

GStreamer-P, 1000 m derinliğe kadar açık delik veya kasalı kuyularda VSP, kuyu içi sismik loglama, çapraz delik sismik test ve tomografi (CST) için geliştirilmiştir. Sistem, bir pnömoelektrik kablo hattı üzerinde 4 veya 8 sondaj deliği 3C aletine sahip olabilir.

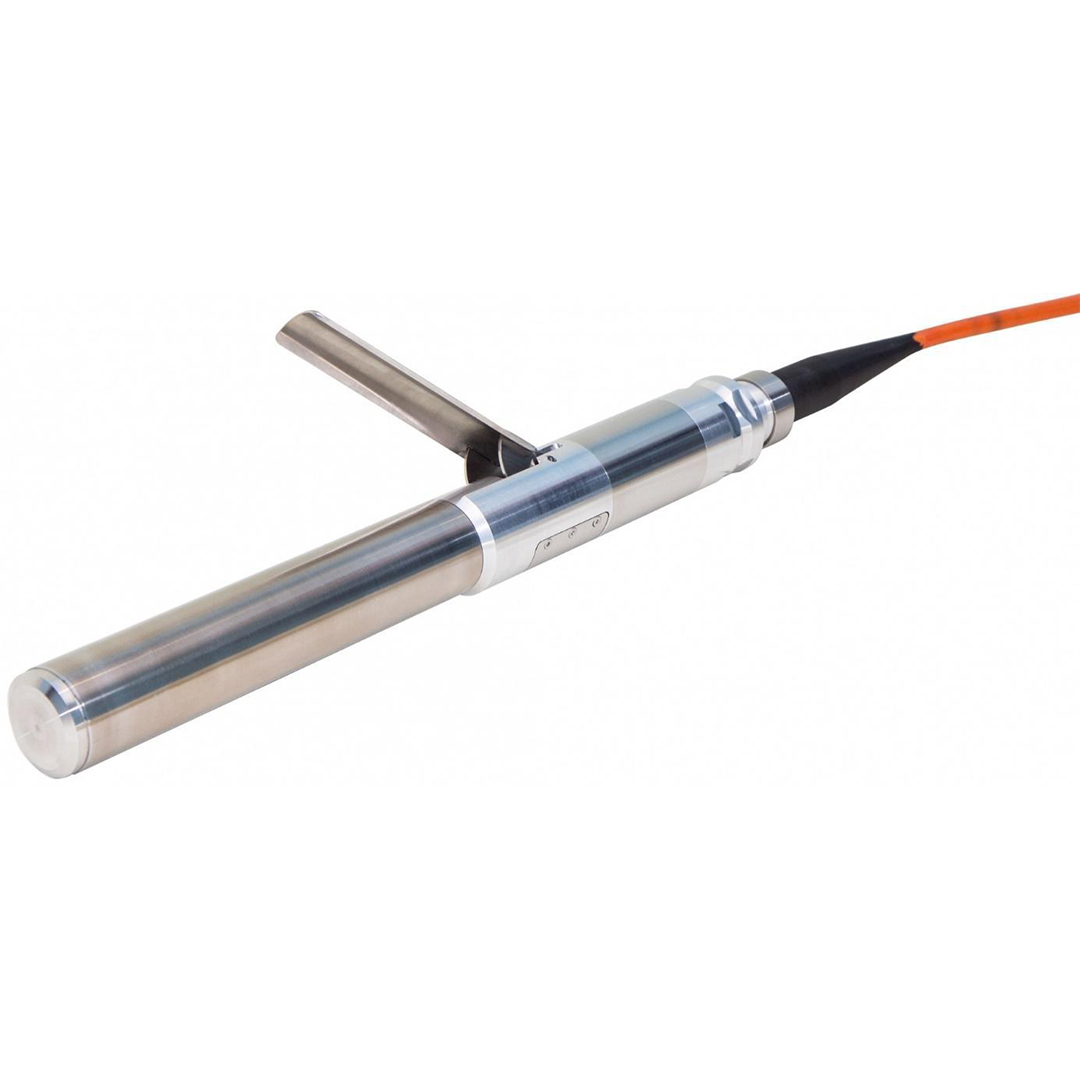

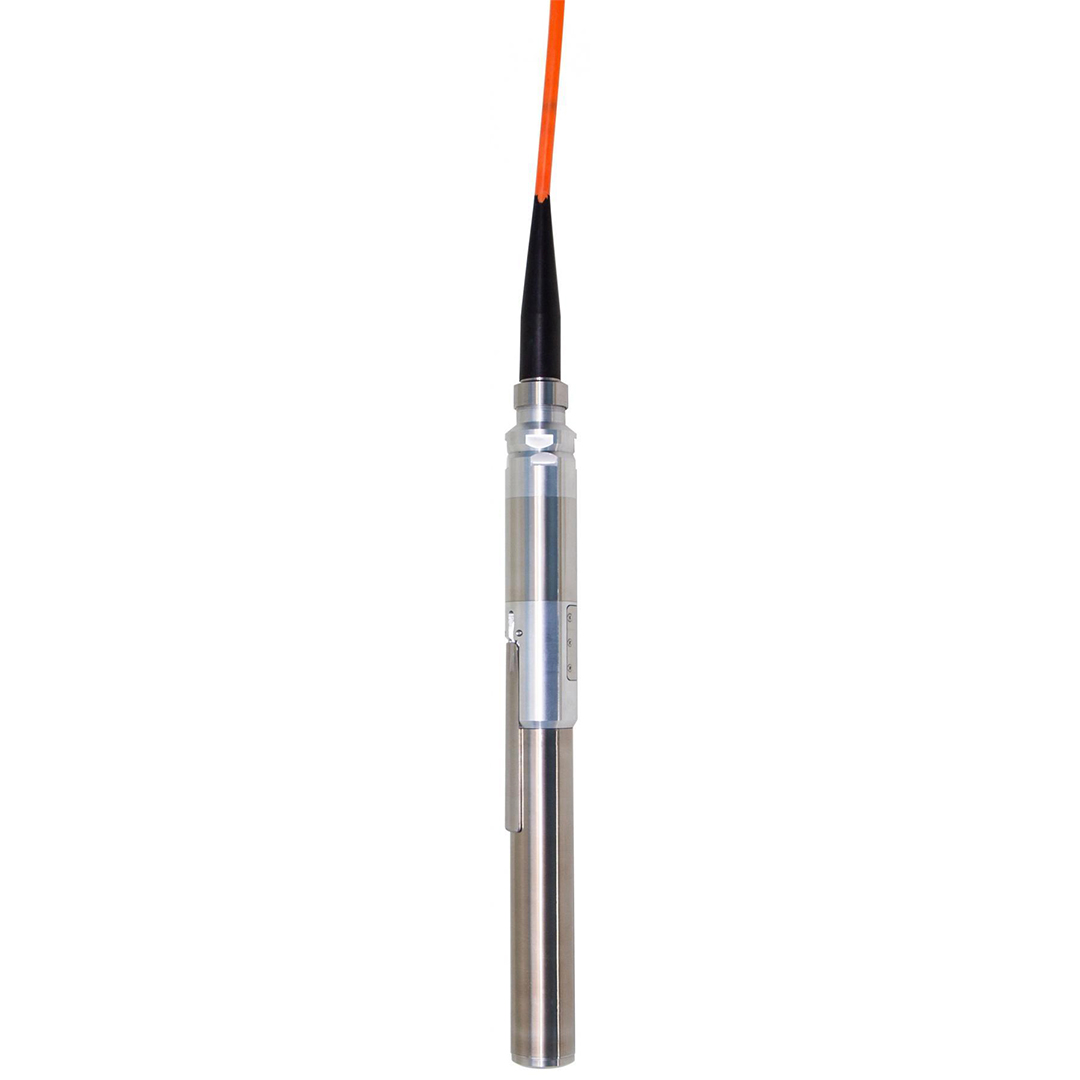

Toplama ünitesi kilitlemesi, pnömatik bir silindir tarafından tahrik edilen bir ankraj kolu ile sağlanır ve kuru veya su dolu kuyularda kullanılabilir. Sıkıştırma kuvveti, hidrostatik basınçtan neredeyse bağımsızdır. 7 Bar'da sistem 30 kg'lık bir kuvvet sağlar, bu da prob ağırlığına göre 1:11 oranına karşılık gelir ve bu da "petrol ve gaz" VSP aletlerinin parametreleriyle ilişkilidir.

Pnömatik ankrajın çeşitli avantajları vardır:

• Alet kuyuya sıkışamaz - basit bir basınç tahliyesi, yaylı ankrajın katlanmasını garanti eder
• Toprak ankrajın altına düştüğünde sıkıştırma kuvveti azalmaz - pnömatik silindirdeki basınç güçlü bir yay gibi çalışır
• Probun tasarımı mümkün olduğu kadar güvenilirdir - içinde kırılabilecek hiçbir şey yoktur
• Herhangi bir kompresör ile basit eş zamanlı basınç kontrolü

GStreamer-P, her bileşen için 12 veya 20 Hz doğal frekansa sahip jeofonları iki katına çıkardı. Talep üzerine, aletler daha düşük frekanslı sensörlerle donatılabilir, ancak bu, boyutlarını biraz artıracaktır. Kayıt herhangi bir sismograf tarafından sağlanır.

Sistem, kaynak-sismograf senkronizasyonunu kontrol etmek ve aralık hızları hesaplamasının doğruluğunu artırmak için referans arazi jeofonu için bir konektör ile donatılabilir.

Yatay polarize kesme dalgası (SH) sondaj kaynağı SHock ile GStreamer-P, aralarında 30 m'ye kadar mesafe bulunan kuru ve su dolu kuyularda çapraz delikli sismik tomografi araştırması için gelişmiş bir ekipman setidir. GeoSV kaynağı, ASTM D4428 / D4428M'ye göre çapraz delik sismik testi için yeterli olacaktır. Bu teknikler hakkında buradan bilgi edinebilirsiniz. Sondaj kaynakları, darbeli güç kaynağı Jack tarafından çalıştırılır.

Sistem, kayma halkalı bir makara veya bir BGW / BGW hafif vinç üzerinde teslim edilebilir.

Teslimat seti:

• 4 veya 8 aletli çok seviyeli 3C sondaj dizisi GStreamer-P
• Taşınabilir akülü hava kompresörü pompası (7 bar'a kadar)

GStreamer-P'ye ek olarak aşağıdaki ürünler satın alınabilir:

• 12 kanallı GStreamer-P için makara
• 24 kanallı GStreamer-P için makara
• BGW veya BGW hafif vinç
• Hava kompresörü pompası (15 bar'a kadar)
• Uzaktan kumandalı enerji kaynağı Jack Pad
• Sondaj deliği basınç kaynakları P (Darbe) veya kesme SH dalgaları (SHock) ve SV dalgaları (GeoSV)
• Sondaj hidrofon dizisi WellStreamer
• Yüksek frekanslı sismograflar Sigma 4+ veya DAQlink 4
• Sondaj deliği eğim ölçer

Ayrıca yaylı ankrajlı çok seviyeli 3C sistemi GStreamer ve ayrı ayrı kontrol edilen elektromekanik ankrajlı GStreamer-E geliştirdik.
