GStreamer-E Multi-level 3C Borehole Seismic Array GStreamer-E With Motor Driven Anchoring System
GStreamer-E
Ana özellikleri:
- Ana özellikleri:
- Dişli motor tahrikli ankraj
- Kuyuda güvenilir sabitleme
- Takım ankrajının bireysel kontrolü
- Veri örnekleme hızında sınır yok
- 1000 m derinliğe kadar açık delik veya kasalı kuyular için

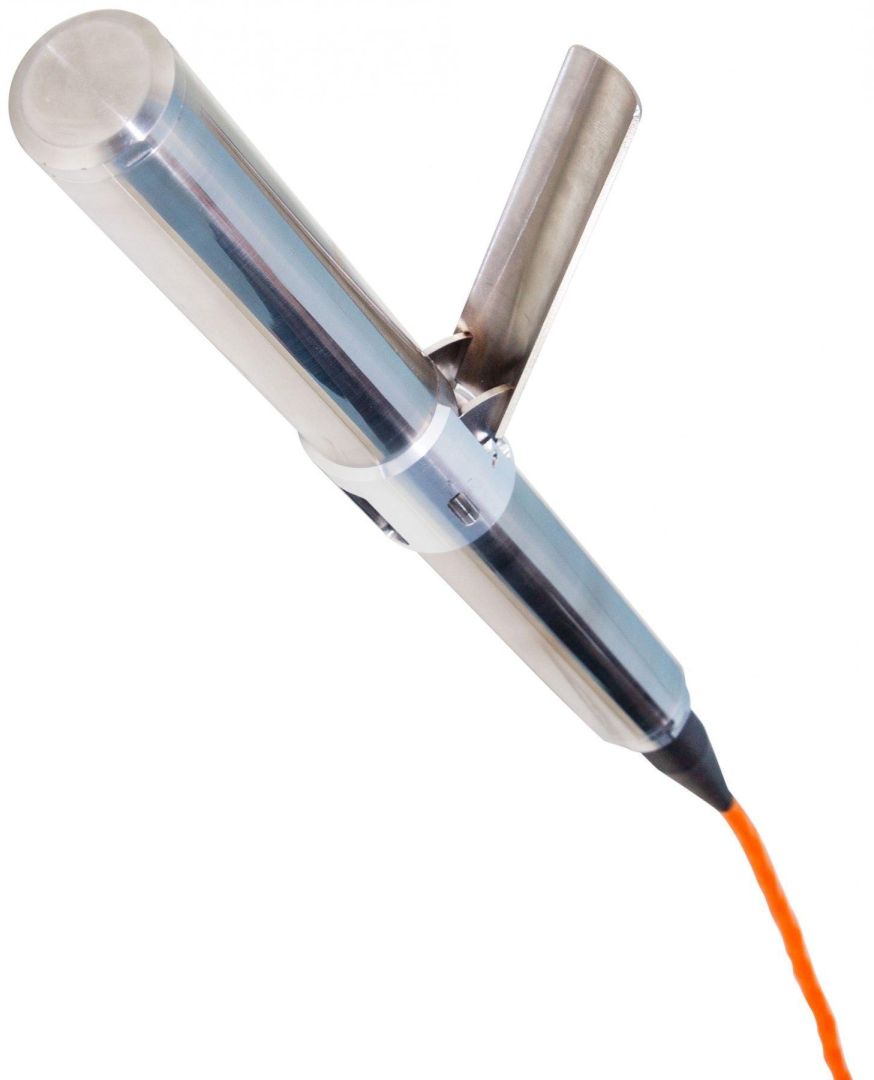

GStreamer-E, her modülde dişli motor tahrikli bir ankraj bulunan çok seviyeli bir sondaj deliği 3C sismik dizisidir. Sistem, dikey sismik profilleme (VSP), kuyu içi sismik loglama, çapraz delik sismik test ve tomografi (CST) için geliştirilmiştir. Alet ankrajı, bireysel kontrol, modüller arası kablo kesitlerinin gerginliğini ve bunun üzerindeki akustik bağlantıyı ortadan kaldırmaya izin verir. Kontrollü ankraj, GStreamer-E'nin 1000 m derinliğe kadar hem kasalı hem de açık delikli kuyularda kullanılmasına da izin verir. 1, 4 veya 8 adet 3C sondaj jeofonundan oluşabilir.
Hassas elemanlar olarak 12 Hz veya 20 Hz doğal frekansa sahip üç çift ortogonal olarak birleştirilmiş jeofon kullanılır. Sinyal kaydı hemen hemen her sismograf tarafından sağlanır. Talep üzerine, alet daha düşük frekans sensörleri ile donatılabilir, ancak bu, boyutlarını biraz artıracaktır.
GStreamer-E, kaynak-sismograf senkronizasyonunu kontrol etmek ve aralık hızları hesaplamasının doğruluğunu artırmak için referans arazi jeofonu için bir konektör ile donatılabilir.
Yatay polarize kesme dalgasının (SH) sondaj kaynağı SHock'lu GStreamer-E, aralarında 30 m'ye kadar mesafe bulunan kuru ve su dolu kuyularda çapraz delikli sismik tomografi araştırması için gelişmiş bir ekipman setidir. GeoSV, ASTM D4428 / D4428M'ye göre çapraz delik sismik testi için yeterli olacaktır. Sondaj kıvılcımı Pulse, kuyular arasındaki mesafeleri önemli ölçüde artırmaya izin verir. Bu teknikler hakkında buradan bilgi edinebilirsiniz. Tüm sondaj kaynakları, darbeli güç kaynağı Jack tarafından çalıştırılır.
Çok seviyeli prob GStreamer-E, kayma halkalı bir makara üzerinde tedarik edilebilir. Derin kuyularda çalışmanın verimliliği ve güvenliği BGW ve BGW hafif vinçler ile sağlanır.
Teslimat seti:

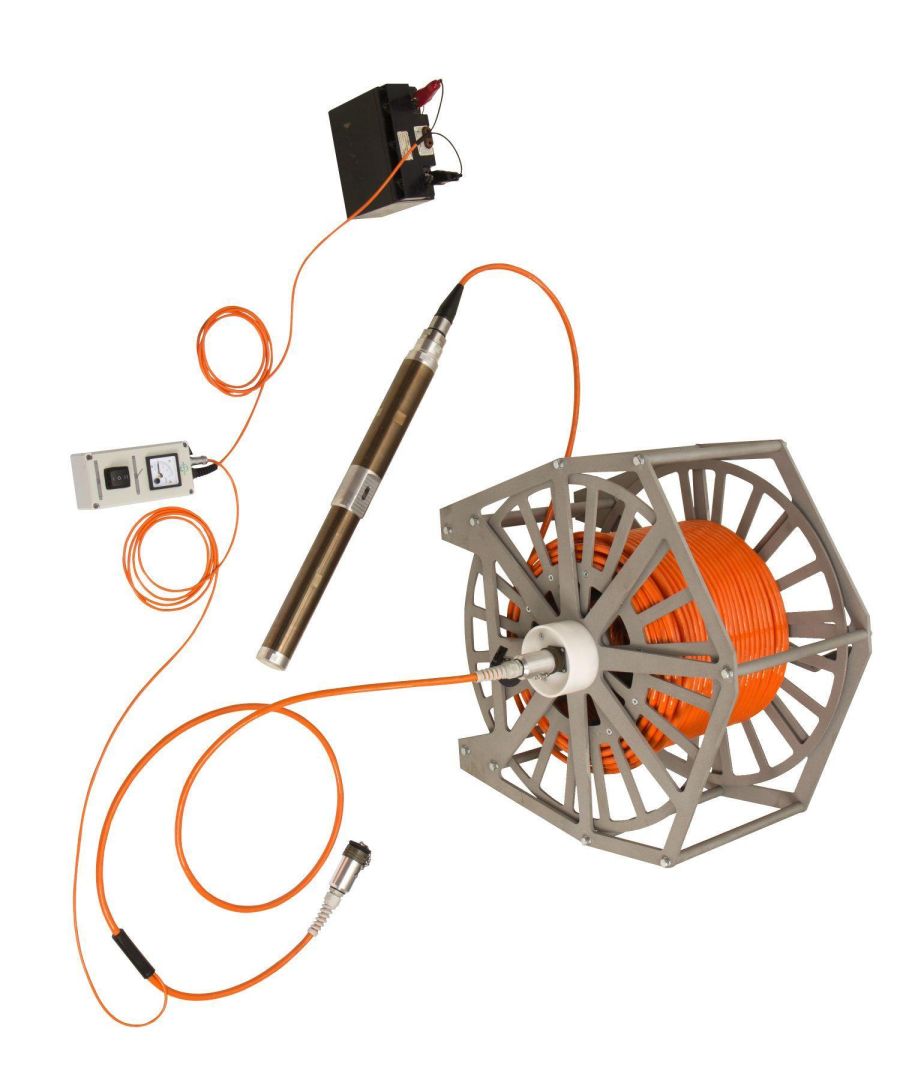

Tek seviyeli 3C sistemi:

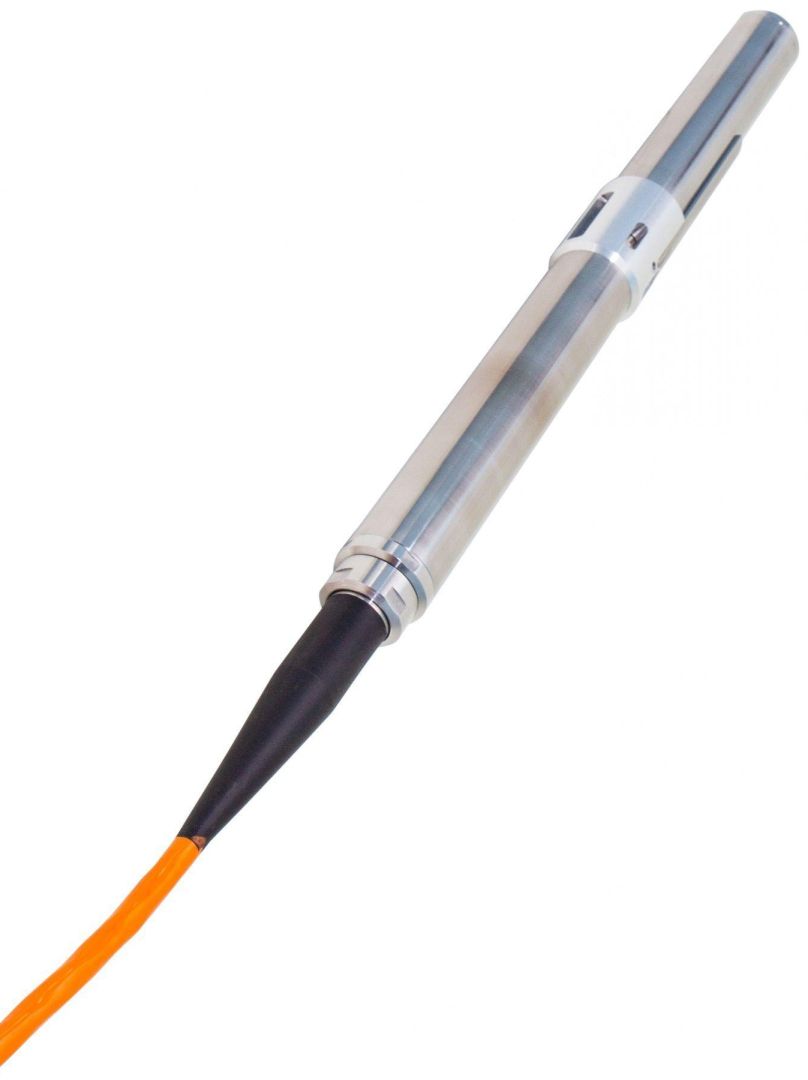

- Kablo üzerinde GStreamer-E aracı

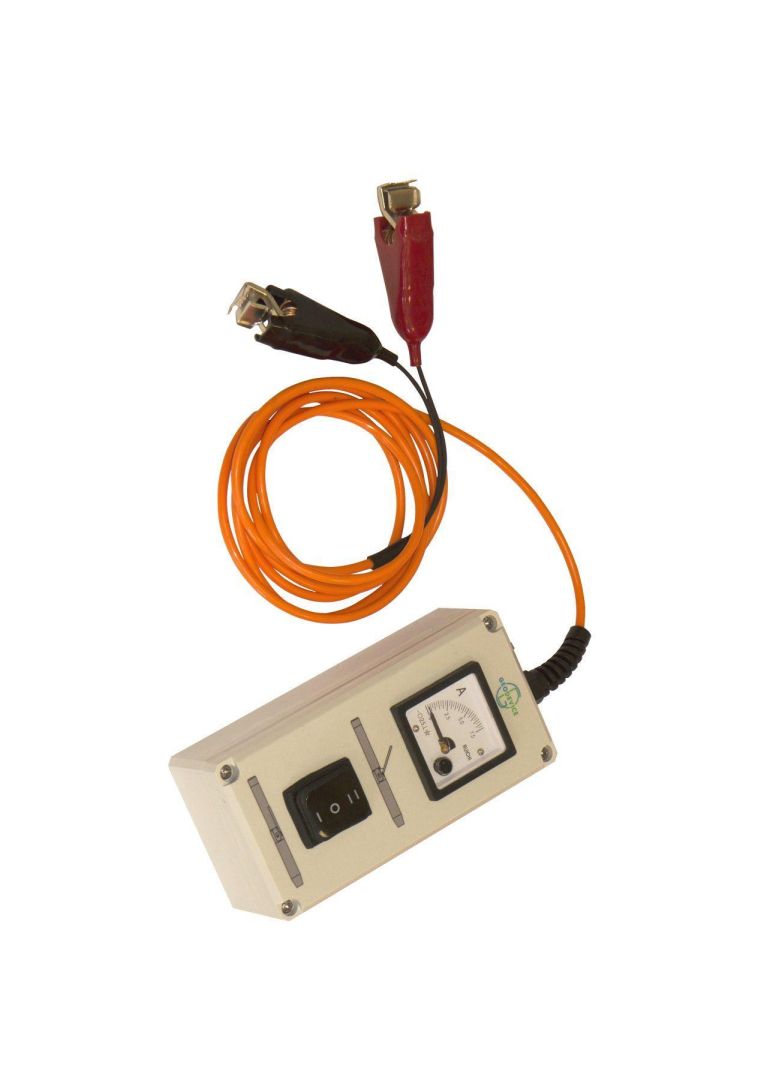

- Tek kanallı ankraj sistemi uzaktan kumandası

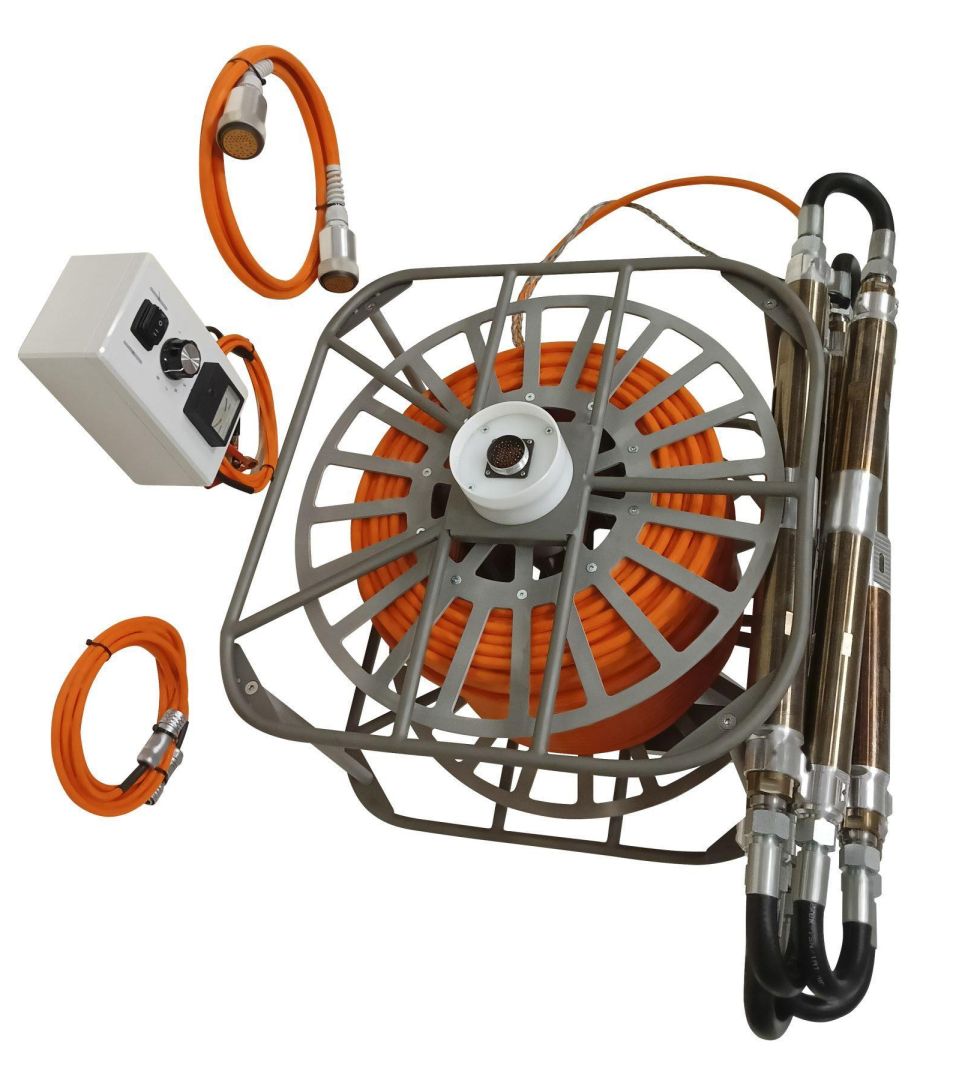

Çok seviyeli 3C dizisi:

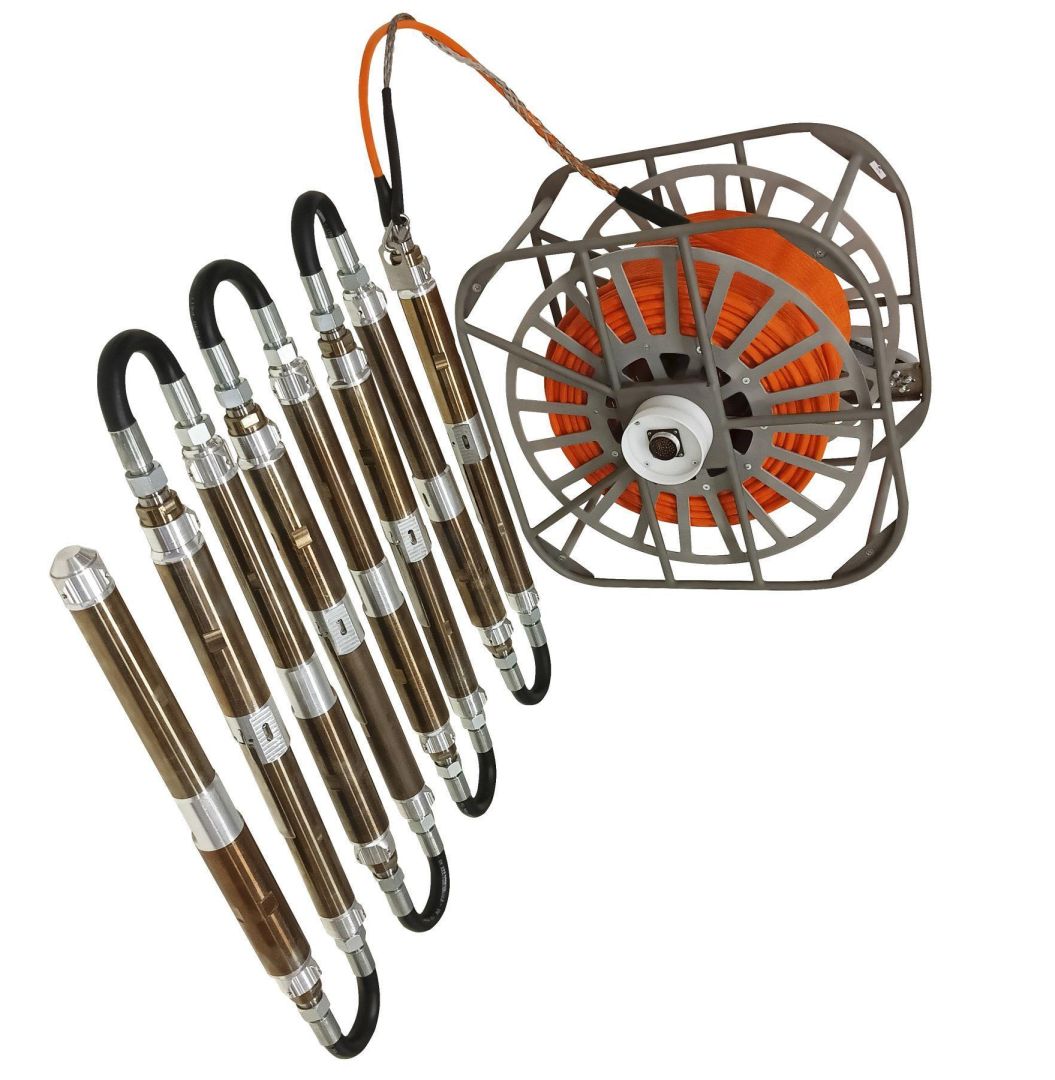

- Kablo üzerinde 4 veya 8 GStreamer-E aleti
- Çok kanallı ankraj sistemi uzaktan kumandası
GStreamer-E'ye ek olarak, aşağıdaki ürünler satın alınabilir:
- 12 kanallı GStreamer-E için makara
- 24 kanallı GStreamer-E için makara
- BGW veya BGW hafif vinç
- Uzaktan kumandalı enerji kaynağı Jack Pad
- Sondaj deliği basınç kaynakları P (Darbe) veya kesme SH dalgaları (SHock) ve SV dalgaları (GeoSV)
- Sondaj hidrofon dizisi WellStreamer
- Yüksek frekanslı sismograflar Sigma 4+ veya DAQlink 4
- Sondaj deliği eğim ölçer
Ayrıca, yarı aktif yaylı ankraj sistemine sahip çok seviyeli 3C kuyu içi sismik dizi GStreamer'ın yanı sıra pnömatik tahrikli ankrajlara sahip daha basit ve daha ucuz GStreamer-P'yi geliştirdik.
| Model | GStreamer Makinası | GStreamer-P | GStreamer-E |
|---|---|---|---|
| Seviye sayısı | 4 veya 8 | 4 veya 8 | 1, 4 veya 8 |
| Ankraj | Yay sistemi | pnömatik silindir | dişli motor |
| Kuyu muhafaza tipi | PVC | herhangi bir veya açık delik | herhangi bir veya açık delik |
| Bileşen sayısı | 3 | 3 | 3 |
| Geophones doğal frekansı | 12 Hz veya 20 Hz (istek üzerine) | 12 Hz veya 4,5 / 20 Hz (istek üzerine) | 12 Hz veya 4,5 / 20 Hz (istek üzerine) |
| Alet kilitleme | Uzaktan tetikleme | Eşzamanlı | birey |
| Sıkıştırma kuvveti | 1:7 – 1:11 | 1 atm'de 11:7. | 1:11 |
| Maksimum takım çapı | 60 Milimetre | 58 Milimetre | 58 Milimetre |
| Kuyu çapı aralığı | 70 - 150 mm arası | Ankraj uzatıcılarla 65 - 150 mm ve daha fazlası | Ankraj uzatıcılarla 65 - 150 mm ve daha fazlası |
| Maksimum çalışma basıncı | 15 çubuğu | >100 çubuğu | >100 çubuğu |
