GStreamer - 3C Multi-level Downhole Seismic Array With Spring Anchoring
GStreamer
Ana özellikleri:
- Ankraj sisteminin uzaktan tetiklenmesi
- Dünyanın en kompakt ve hafif
- Kuyuya indirmek için ekstra yük gerekmez
- Hemen hemen tüm sismograflarla uyumludur
- Basit ve güvenilir tasarım

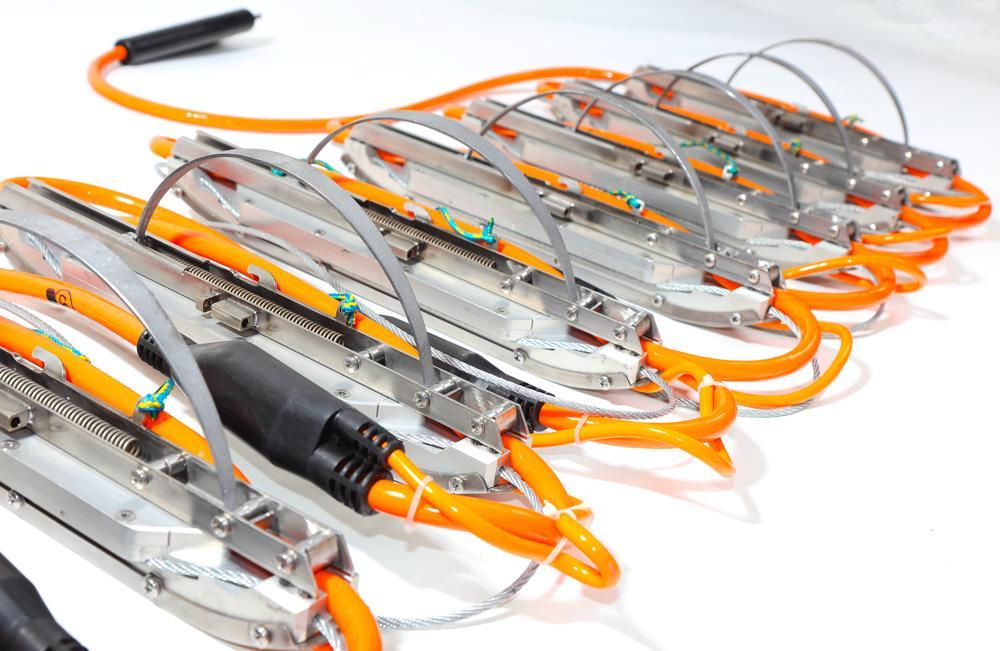

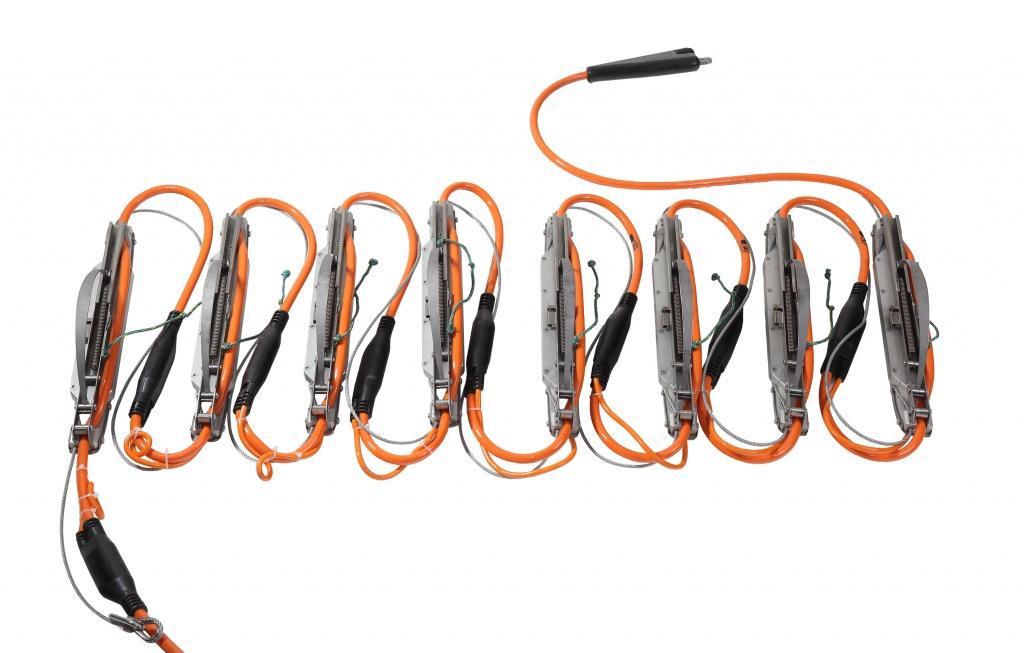

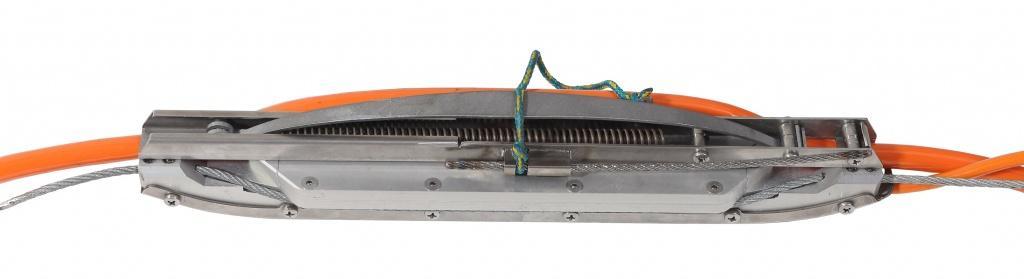

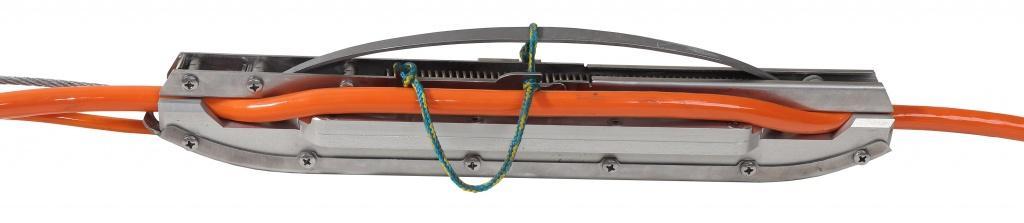

GStreamer, PVC muhafazalı sondaj deliklerinde dikey sismik profilleme (VSP) ve çapraz delik sismik test ve tomografi (CST) için tasarlanmıştır. Alet kilitleme, kontrollü uzaktan tetiklemeli bir yay sistemi ile sağlanır. Bir kablo üzerinde 4 veya 8 sondaj deliği 3C jeofondan oluşabilir.
Bir yay sisteminin kullanılması, sıkıştırma kuvvetinin kuyu çapından bağımlılığını yumuşatmaya izin verdi. Oran, takım ağırlığına göre 1:7 - 1:11 arasındadır, bu da "petrol ve gaz" VSP problarının parametreleriyle ilişkilidir ve en yüksek veri kalitesini garanti eder.
GStreamer, her bileşen için 12 Hz doğal frekansa sahip iki jeofona sahiptir. Bu gruplama, hassasiyeti arttırmaya ve aynı zamanda aletin minimum boyutlarını korumaya izin verdi. Veri kaydı hemen hemen her sismograf tarafından sağlanır.
Kullanıcının isteği üzerine, GStreamer, kaynak-sismograf senkronizasyonunu kontrol etmek ve aralık hızları hesaplamasının doğruluğunu artırmak için yüzeyde referans jeofon için bir konektör ile donatılabilir.
SHock veya GeoSV kesme dalgalarının sondaj kaynaklarına sahip GStreamer, kuru ve su dolu kuyularda P ve S dalgalarının kaydı ile çapraz delik sismik testi (ASTM D4428 / D4428M) veya çapraz delik sismik tomografi için tasarlanmıştır. Bu teknolojiler hakkında buradan bilgi edinebilirsiniz.
GStreamer, her ikisi de bir kayma halkası ile bir makara veya bir BGW hafif vinç üzerinde tedarik edilebilir.
Teslimat seti:
- 4 veya 8 aletli çok seviyeli 3C sondaj dizisi GStreamer
- İlave yay seti
- Ankraj sistemini tetiklemek ve sabitlemek için makara üzerinde tel halat
GStreamer'a ek olarak aşağıdaki öğeler satın alınabilir:
- 12 kanallı GStreamer için makara
- 24 kanallı GStreamer için makara
- BGW hafif vinç
- Uzaktan kumandalı enerji kaynağı Jack Pad
- Sondaj deliği basınç kaynakları P (Darbe) veya kesme SH dalgaları (SHock) ve SV dalgaları (GeoSV)
- Sondaj hidrofon dizisi WellStreamer
- Yüksek frekanslı sismograflar Sigma 4+ veya DAQlink 4
- Sondaj deliği eğim ölçer
Ayrıca, ayrı ayrı kontrol edilen elektromekanik ankrajlı çok seviyeli 3C sistemleri GStreamer-E'nin yanı sıra pnömatik tahrikli ankrajlı daha basit ve daha ucuz GStreamer-P sistemleri geliştirdik.

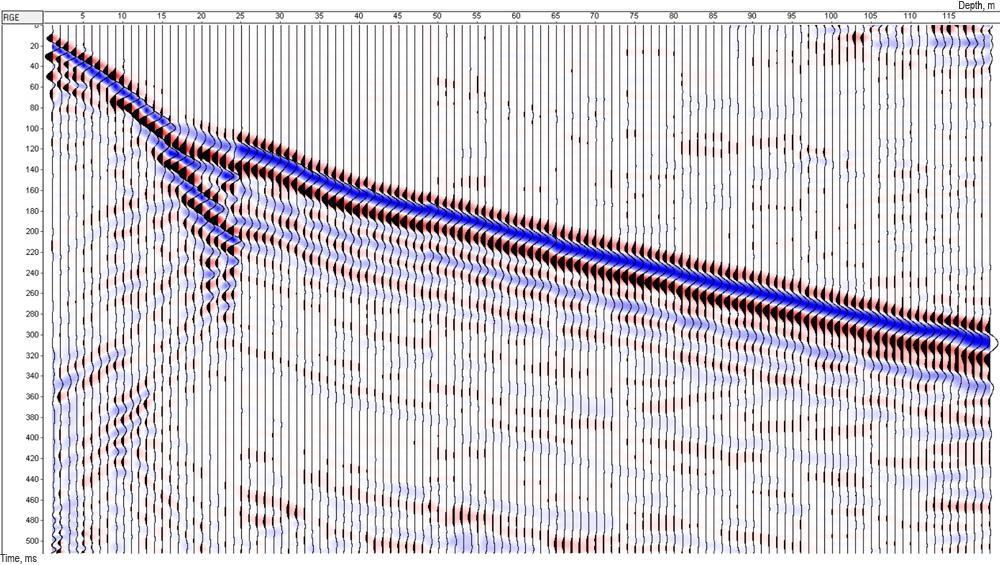

GStreamer ile elde edilen VSP verileri (Z bileşeni) örneği.
Kaynak (balyoz) konumu ile kuyu başı arasındaki mesafe 5 m'dir. Sondaj alıcısı konum aralığı - 1 m, derinlik aralığı - 5 ila 124 m.

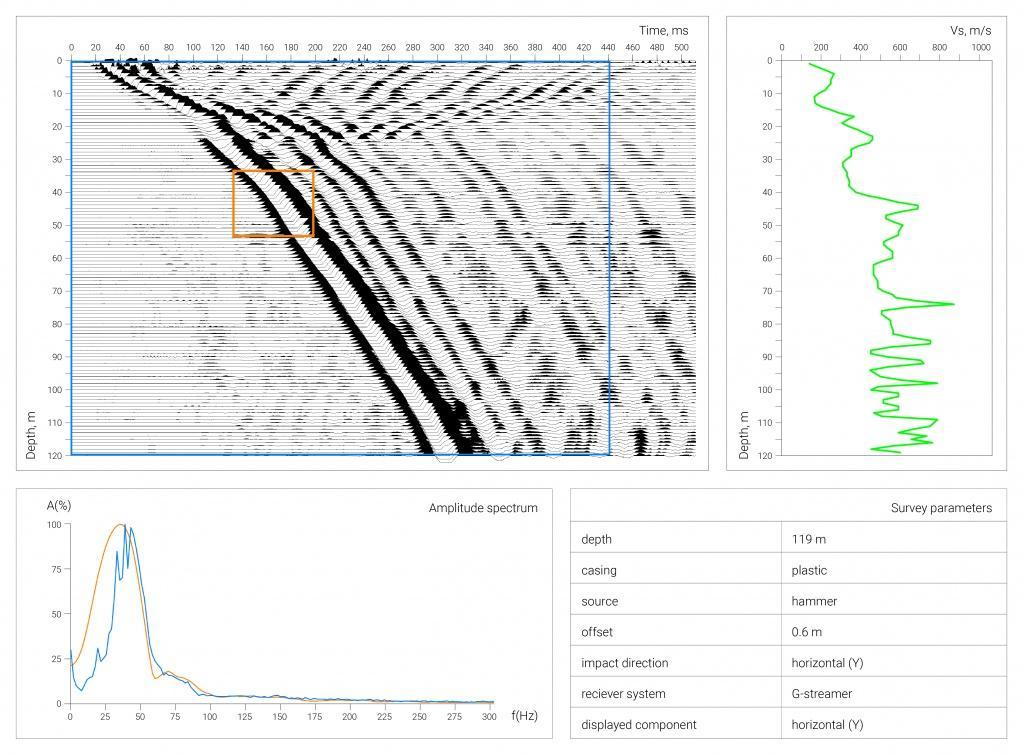

GStreamer ile elde edilen S-waves VSP verileri örneği.
Sağ ve sol çekimlerin oryantasyonu ve çıkarılmasından sonra yatay bileşen. Kaynak (balyoz) konumu ile kuyu başı arasındaki mesafe 0,6 m'dir. Sondaj alıcısı konum aralığı - 1 m, derinlik aralığı - 1 ila 120 m.

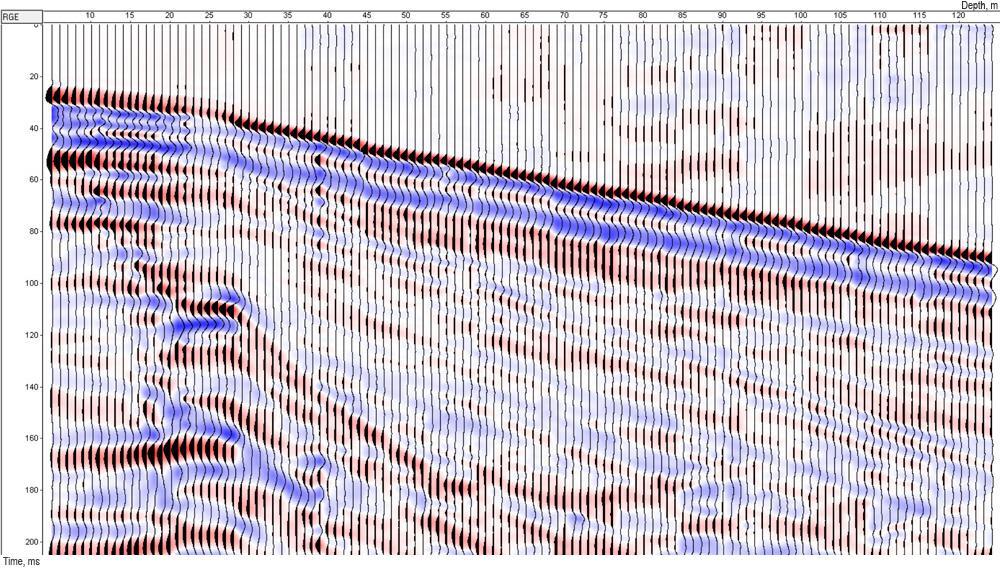

GStreamer ile elde edilen S-waves VSP verileri örneği.
Sağ ve sol çekimlerin oryantasyonu ve çıkarılmasından sonra yatay bileşen. Kaynak (balyoz) konumu ile kuyu başı arasındaki mesafe 0,6 m'dir. Sondaj alıcısı konum aralığı - 1 m, derinlik aralığı - 1 ila 120 m.
| Model | GStreamer Makinası | GStreamer-P | GStreamer-E |
|---|---|---|---|
| Seviye sayısı | 4 veya 8 | 4 veya 8 | 1, 4 veya 8 |
| Ankraj | Yay sistemi | pnömatik silindir | dişli motor |
| Kuyu muhafaza tipi | PVC | herhangi bir veya açık delik | herhangi bir veya açık delik |
| Bileşen sayısı | 3 | 3 | 3 |
| Geophones doğal frekansı | 12 Hz veya 20 Hz (istek üzerine) | 12 Hz veya 4,5 / 20 Hz (istek üzerine) | 12 Hz veya 4,5 / 20 Hz (istek üzerine) |
| Alet kilitleme | Uzaktan tetikleme | Eşzamanlı | birey |
| Sıkıştırma kuvveti | 1:7 – 1:11 | 1 atm'de 11:7. | 1:11 |
| Maksimum takım çapı | 60 Milimetre | 58 Milimetre | 58 Milimetre |
| Kuyu çapı aralığı | 70 - 150 mm arası | Ankraj uzatıcılarla 65 - 150 mm ve daha fazlası | Ankraj uzatıcılarla 65 - 150 mm ve daha fazlası |
| Maksimum çalışma basıncı | 15 çubuğu | >100 çubuğu | >100 çubuğu |
