GeoDevice Energy Sources Jack
Enerji kaynakları Jack-1200
Ana özellikleri:
- Yüksek güç ve şarj hızı
- Uzaktan kumanda ünitesi
- Analoglardan 3 kata kadar daha hafif ve daha kompakt
- Döngülerin kolay kontrolü ve programlanması
- Güç tüketimi kontrolü
Jacklar, çapraz delik sismik testi (ASTM D4428/D4428M) ve tomografi (CST), yüksek çözünürlüklü VSP ve ters VSP veya dikey sismoakustik profilleme (VSaP) dahil olmak üzere jeofizik araştırmalarda kullanılan sondaj deliği kıvılcımı ve elektrodinamik kaynakların çalışmasını sağlayan dünyanın en hafif, en kompakt ve en hızlı enerji kaynaklarıdır.

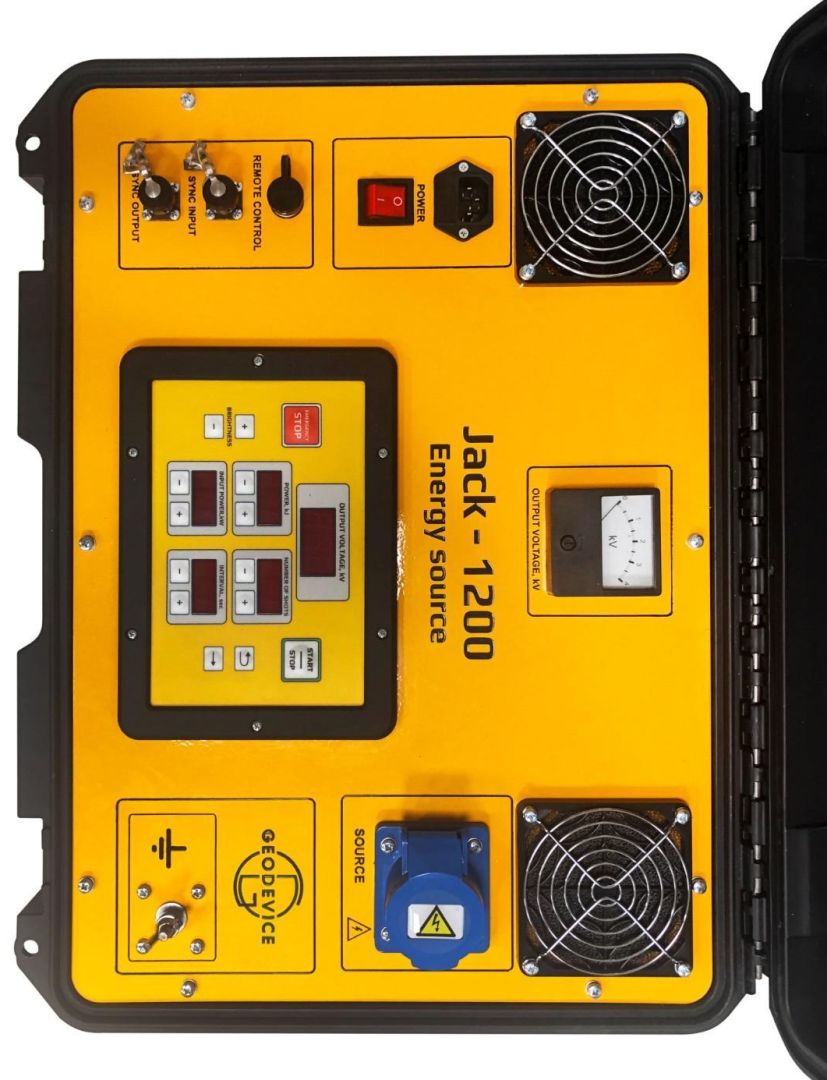

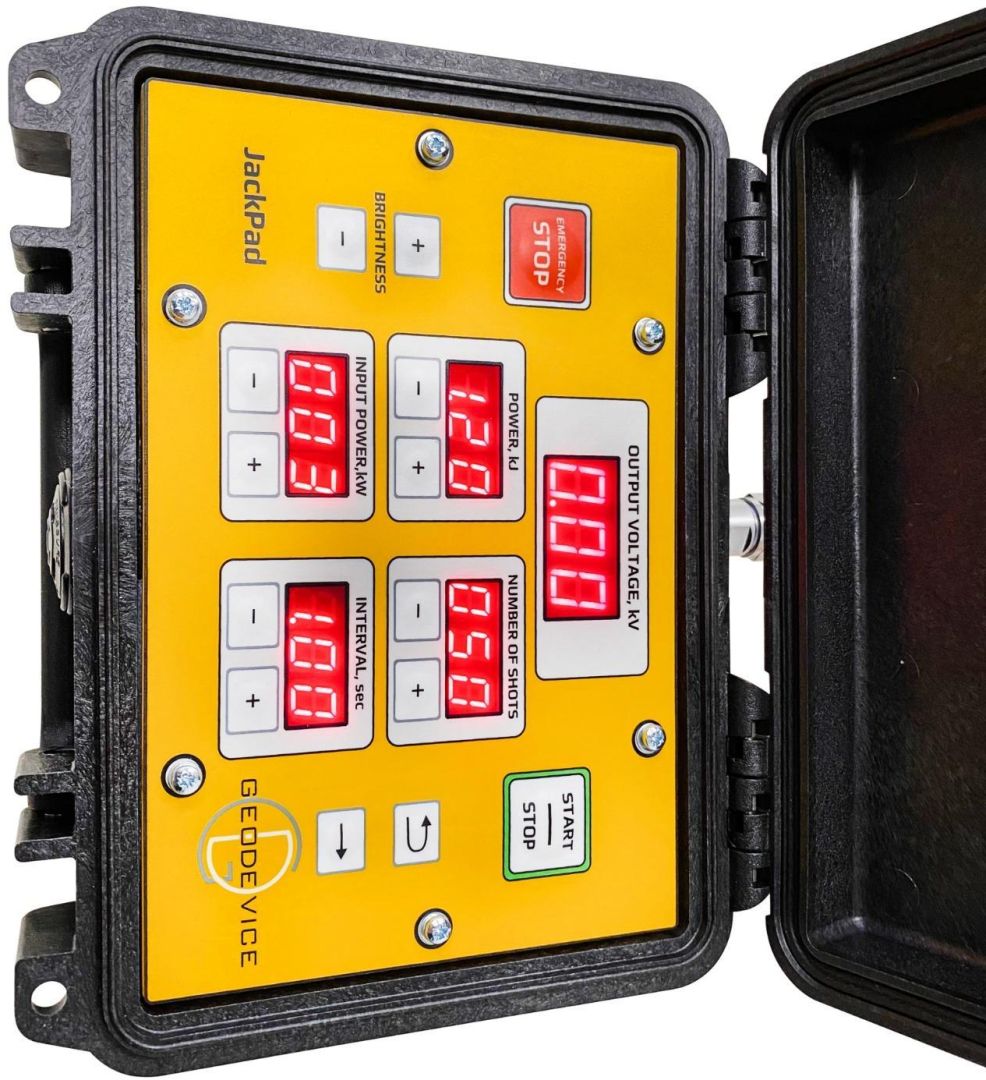

Kullanışlı ve sezgisel Jack kontrol panelimiz, çekim modunu yapılandırmada esneklik sağlar. Döngüyü, gerekli çekim sayısı ve aralarındaki süre, gerekli enerji ve güç tüketiminin yanı sıra bir sismik istasyondan veya bir senkronizasyon sisteminden tetikleme ile programlamak kolaydır. Uzaktan kumanda ünitesi JackPad, kontrol panelini kopyalar ve sismik istasyon operatörünün tüm sistemi tam olarak kontrol etmesini sağlar. JackPad'in ayrıca ek iş güvenliği sağladığını söylemek önemlidir.
Jack-500 ve Jack-1200 modellerinde, darbeli şarj cihazları 500 J / s şarj oranı sağlar. Daha güçlü versiyonlar, 3000 J/s'ye kadar hıza ve ayarlanabilir maksimum güç tüketimine sahip daha da hızlı şarj cihazlarıyla donatılmıştır. Böylece, tüm enerji kaynakları Jack, kompakt taşınabilir 110 / 220 V jeneratörlerle (1 kW gücünde) çalışabilir. Jack'in tasarımı, gerçekten kısa bir yüksek voltajlı elektrik darbesi elde etmeyi sağlayan güvenilir bir tristör anahtarı kullanır.
Kompakt boyut, hafiflik, darbeye ve toza dayanıklı kasa, sezgisel kullanıcı arayüzü, uzaktan kumanda ünitesi ve yüksek şarj oranı, enerji kaynaklarını Jack'i piyasadaki tüm alternatiflere kıyasla en modern ve gerçekten mobil cihazlar haline getirir. Deniz yüksek çözünürlüklü sismik araştırmaları için en son çekim teknolojilerini destekleyen özel enerji kaynakları MultiJack'in yanı sıra bir dizi kaynak ve diğer gerekli ekipmanlar mevcuttur.
Jack uygulama alanları:
- Çapraz delik sismik test ve tomografi (CST), dikey sismik profilleme (VSP), yüksek çözünürlüklü VSP, ters VSP, dikey sismoakustik profilleme (VSaP) kullanılarak karada ve su alanlarında sondaj sismik araştırmaları
- Son derece hassas tesislerin inşası için mühendislik araştırmaları
- Karstlar, kırıklı ve konsolide olmayan bölgeler ve madencilik jeofiziği
- ASTM D4428 / D4428M standardına uygun olanlar da dahil olmak üzere, toprak temelinin jeoteknik izlenmesi ve yük taşıma kapasitesinin belirlenmesi
- Beton hidroelektrik barajlarda çatlak yeri
- Maden arama
Teslimat seti:
- Enerji kaynağı Jack
- Senkronizasyon konektörü (2 adet)
- Güç kablosu
- Dokümantasyon kiti
Enerji kaynaklarına ek olarak, Jack aşağıdaki öğeler satın alınabilir:
- Uzaktan kumanda ünitesi JackPad
- Yatay (SHock) ve dikey (GeoSV) polarizasyonun basınç (P) dalgaları (Darbe) veya kesme (S) dalgalarının sondaj kaynakları
- Yüksek frekanslı sismik istasyonlar Sigma 4+ ve DAQlink 4
- Sondaj hidrofon dizisi WellStreamer
- Yaylı (GStreamer), pnömatik (GStreamer-P) ve elektromekanik (GStreamer-E) ankraj sistemli tek ve çok seviyeli 3C sondaj kuyusu probları
- Kablo hatları için vinçler ve makaralar BGW / BGW ışık / RT-4S
- Sondaj deliği eğim ölçerleri INCLIS
- Kaynak bağlantısı için üniversal anahtar kutusu
Gerekli güç ve konfigürasyona sahip özel bir enerji kaynağı geliştirebiliriz. Özel bir tasarımın doğru spesifikasyonu için lütfen web sitemizde belirtilen herhangi bir yöntemi kullanarak bizimle iletişime geçin.

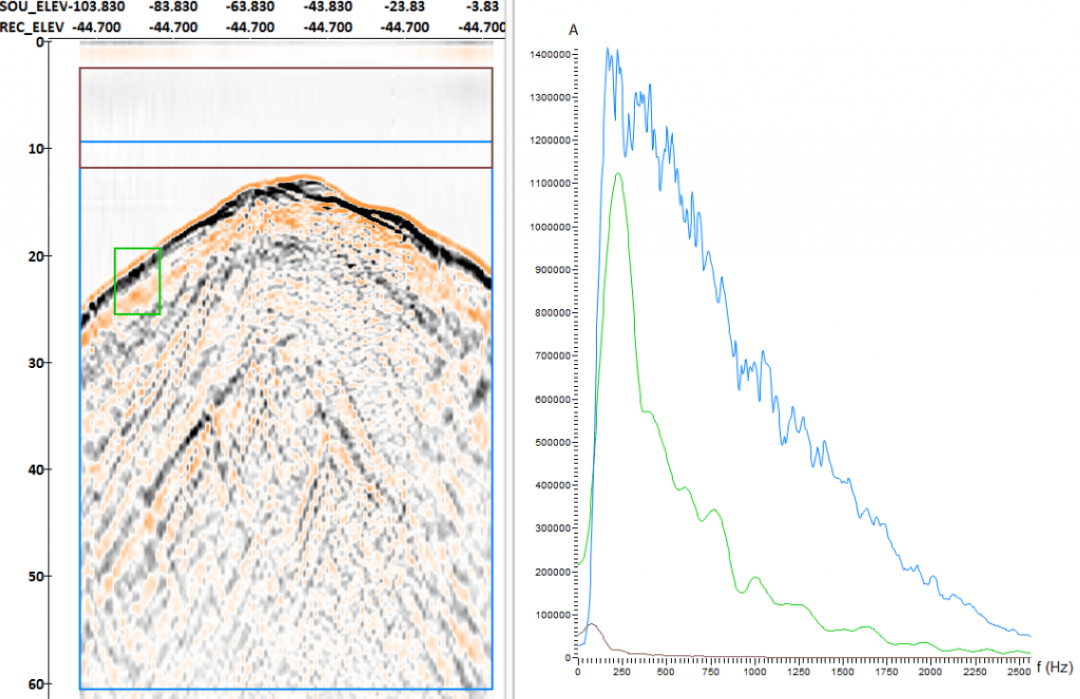

CST alan verileri ve spektrumu örneği. Mavi — tüm dalga deseni, yeşil — ilk kırılma penceresi, kahverengi — hedef dalgaların gelmesinden önceki gürültü).
Veriler, sondaj deliği kıvılcımı Pulse, enerji kaynağı Jack-2500HP ve hidrofon dizisi WellStreamer ile elde edilmiştir.

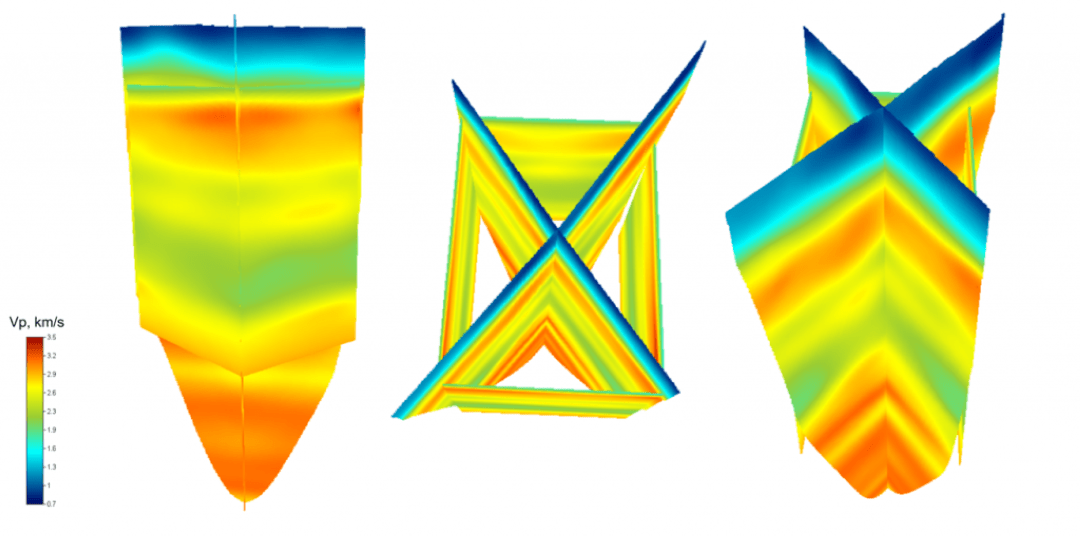

CST verileri, sondaj deliği kıvılcımı Pulse, enerji kaynağı Jack-2500HP ve hidrofon dizisi WellStreamer ile elde edilmiştir.
Merkezi ve yan kuyular arasındaki mesafe yaklaşık 30 m'dir.
