Borehole Sparker Pulse

← Geri dön

Pulse

Ana özellikleri:

• Kolay değiştirilebilir elektrot grubu
• Geniş bant ve kararlı imza
• Dalgacık şeklini ve genlik spektrumunu ayarlamak için farklı gruplar
• Kuyu çapı 40 mm'den
• Özel olarak tasarlanmış kablolar, makaralar veya HV kayma halkalı vinçlerle birlikte verilir

Pulse, çapraz delik sismik testi veya tomografi (CST), dikey sismik profilleme (VSP) ve sondaj kaynağı ile diğer toplama teknikleri sırasında 1000 m derinliğe kadar su dolu kuyularda yüksek frekanslı basınç (P) dalgaları üretmek için geliştirilmiştir. Polarize kesme dalgalarının (SH ve SV) üretimi, SHock ve GeoSV kaynakları tarafından sağlanır. Tüm bu kaynaklar darbeli güç kaynağı Jakı gerektirir.

Jack enerji kaynağı, iyonize yüksek basınçlı gaz-buhar boşluklarının oluşumunu sağlayan Pulse elektrot grubuna aktarılan, önemli miktarda enerjiye sahip kısa bir yüksek voltajlı elektrik darbesi üretir. Boşluğun patlayıcı genişlemesiyle, içindeki basınç hızla azalır, bu da sıcaklıkta bir düşüşe, buhar yoğunlaşmasına ve ardından parazitik titreşimler oluşturmayan boşluğun çökmesine neden olur.

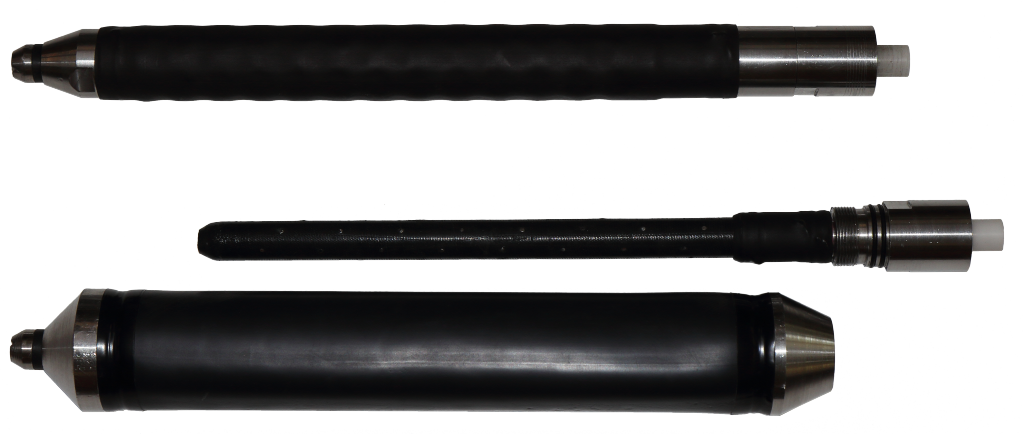

Uçların aşınmasını önleyen ve uzun bir süre boyunca son derece stabil imza sağlayan benzersiz malzemeden özel tip elektrotlar geliştirdik. Pulse tasarımı, kaynak imzasını kontrol etmek de dahil olmak üzere elektrot gruplarının kolayca değiştirilmesini sağlar. Yüksek frekanslı sismik darbeler üretmek için çok elektrotlu versiyonlar gereklidir. Az sayıda elektrotlu özel versiyonlar, sinyal frekansında bir azalma ve yüksek zayıflama ortamında uzun kaynakta alıcı mesafelerinde sinyal-gürültü oranında önemli bir artış sağlar. 36 / 60 / 80 mm'lik konteynerlerin standart çapları, 40 mm'den başlayan çaplara sahip kuyularda çalışmaya izin verir.

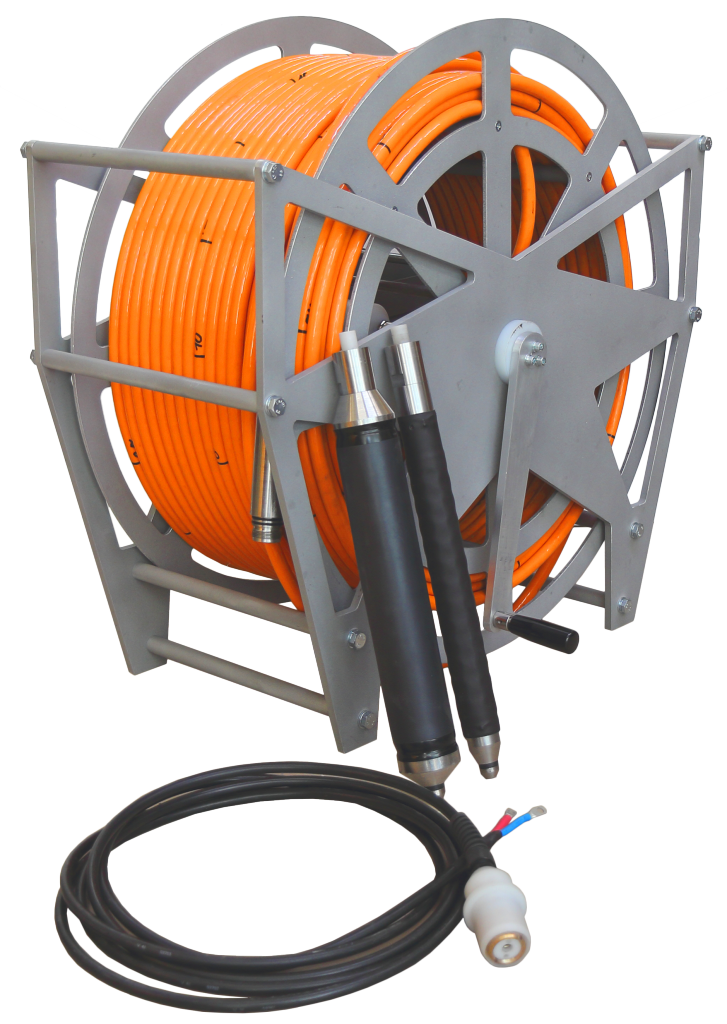

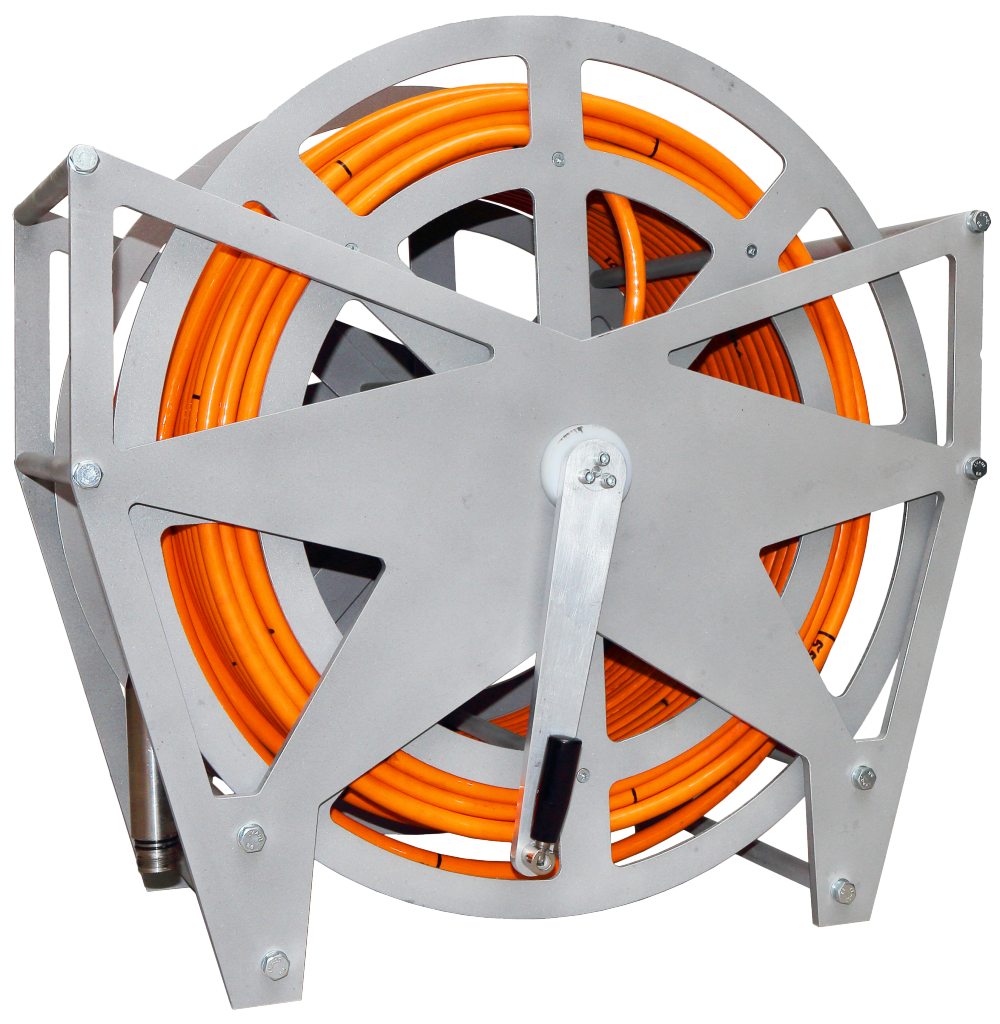

Sparkers Pulse, yüksek voltajlı kayma halkaları ile donatılmış jeofizik makaralarda sağlanır. Böylece, kabloyu sararken / çözerken kaynağın enerji kaynağından ayrılmasına gerek kalmaz. Derin kuyularda çalışmanın rahatlığı ve güvenliği, özel vinçler BGW ve BGW ışığı ile sağlanır.

Bakliyat uygulama alanları:

• Çapraz delik sismik test ve tomografi (CST), dikey sismik profilleme (VSP), yüksek çözünürlüklü VSP, ters VSP ve dikey sismoakustik profilleme (VSaP) kullanılarak karada ve su alanlarında sondaj sismik araştırmaları
• Son derece hassas tesislerin inşası için mühendislik araştırmaları
• Karstlar, kırıklı ve konsolide olmayan bölgeler ve maden jeofiziği için arama
• ASTM D4428 / D4428M standardına uygun olanlar da dahil olmak üzere, toprak temelinin jeoteknik izlenmesi ve yük taşıma kapasitesinin belirlenmesi
• Beton hidroelektrik barajlarda çatlak yeri
• Maden arama

Teslimat seti:

• Bir elektrot grubu ve kap ile Sparker Pulse
• HV kablosu
• Yüksek voltajlı kayma halkalı makara
• Enerji kaynağı Jak bağlantı kablosu

Sparker Pulse'a ek olarak, aşağıdaki öğeler satın alınabilir:

• Vinçler BGW ve BGW ışığı
• Ek elektrot grupları ve kapları
• Uzaktan kumandalı enerji kaynağı Jack Pad
• Sondaj hidrofon dizisi WellStreamer
• Yaylı (GStreamer), pnömatik (GStreamer-P) ve elektromekanik (GStreamer-E) ankraj sistemli tek ve çok seviyeli 3C sondaj kuyusu probları
• Yüksek frekanslı sismik istasyonlar Sigma 4+ ve DAQlink 4
• Sondaj deliği kesme kaynakları Yatay (SHock) ve dikey (GeoSV) polarizasyonun S-dalgaları
• Sondaj deliği eğim ölçerleri INCLIS
• Kuyu içi kasnak

Deniz yüksek çözünürlüklü sismik araştırmaları için özel tatlı su ve deniz Pulse yanı sıra en son çekim teknolojilerini destekleyen özel enerji kaynakları MultiJack tarafından desteklenen elektrodinamik boomer'lar mevcuttur.

Özel bir Pulse ve gerekli güç ve konfigürasyona sahip bir enerji kaynağı geliştirebiliriz. Özel bir tasarımın doğru spesifikasyonu için lütfen web sitemizde belirtilen herhangi bir yöntemi kullanarak bizimle iletişime geçin.

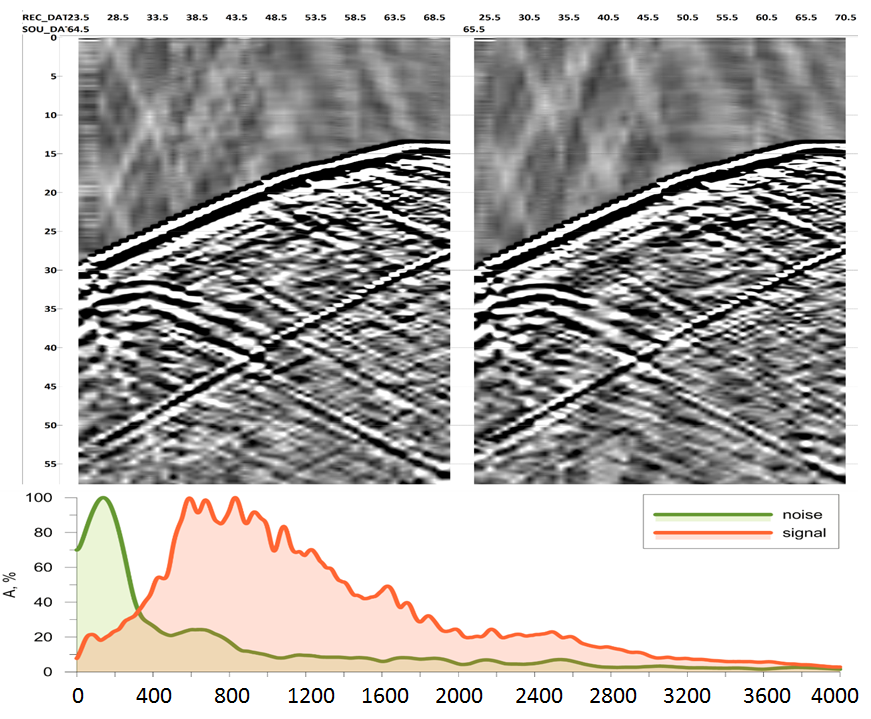

Pulse, enerji kaynağı Jack ve hidrofon dizisi WellStreamer kullanılarak elde edilen P-dalgaları alan verilerinde CST:

Yukarıda — çapraz delikli sismik tomografi alan verileri; aşağıda — ilk kırılmalardan önce hedef dalgaların ve gürültünün genlik spektrumları

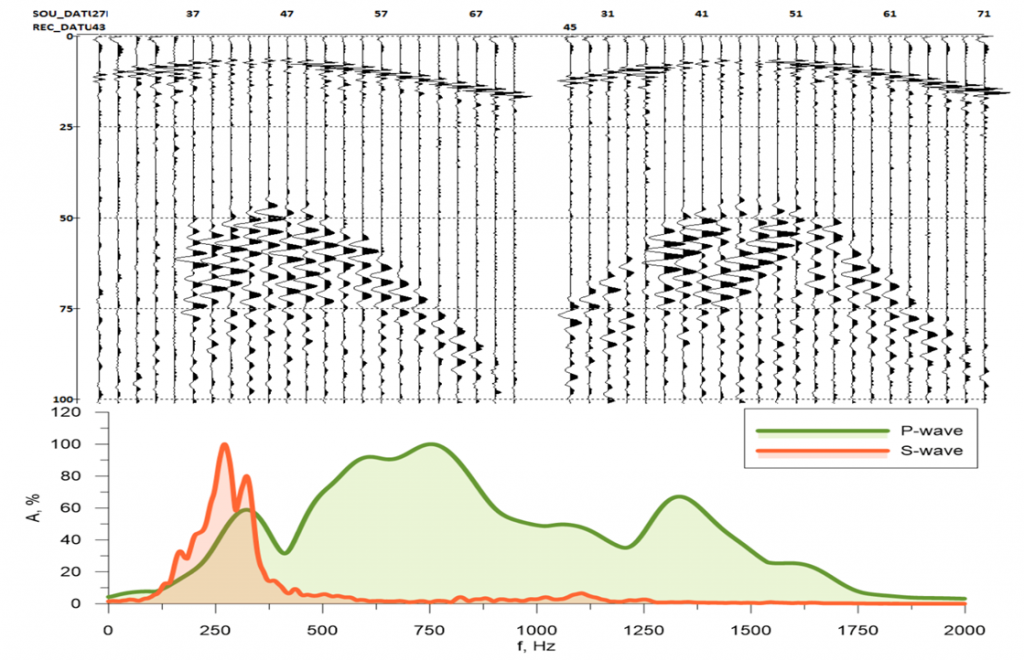

3C kuyu içi prob ve Pulse ile elde edilen ham CST saha verileri örneği.

Yukarıda — çapraz delikli sismik tomografi alan verileri; aşağıda — P ve S dalgaları için genlik spektrumları.

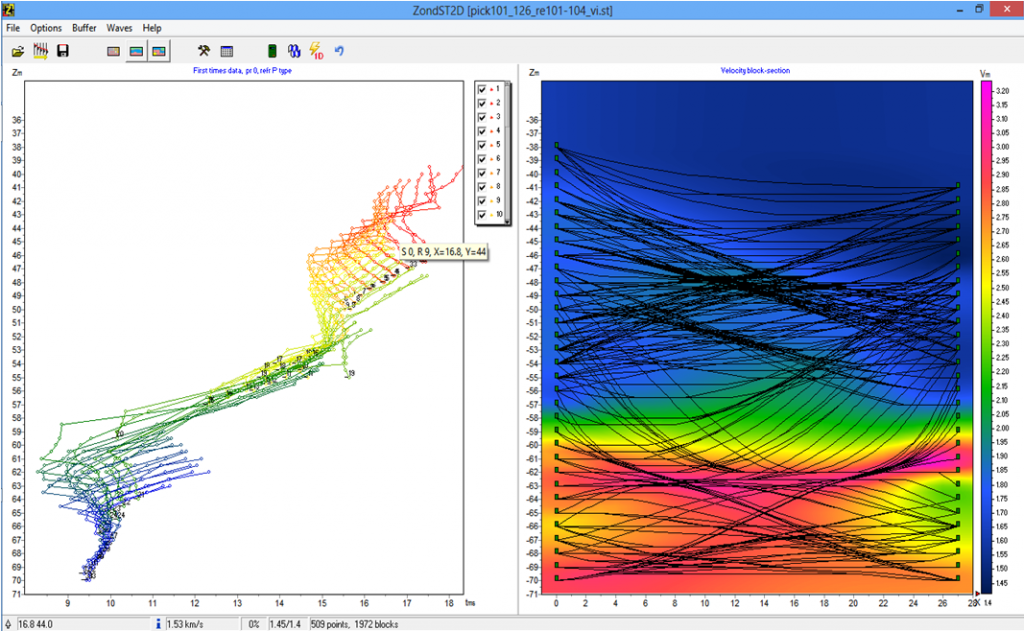

ZondST2d yazılımında 2D ters çevirme.

Solda, gözlemlenen ve hesaplanan hodografların karşılaştırılması; Sağda, ışın izleme ile yeniden yapılandırılmış hız modeli. Kireçtaşı bodrum katında kesitin sağ tarafında karstik boşluk; sol kısımda kırık ve konsolide olmayan bölge, azalmış hız ile.
