INCLIS

Ana özellikleri:

• 3D sondaj deliği sapma araştırması
• Olağanüstü basitlik ve güvenilirlik
• Kayıt istasyonu gerektirmez
• 3 ivmeölçer ve 3 manyetik sensör
• 360° yönlendirme aralığı

NCLIS probu, kuyu ekseni sapmasını ve azimutunu belirlemek için tasarlanmıştır. Eğim genellikle yönlü kuyular açılırken, toprak ve yapıların hareketini izlerken, haritaları ve bölümleri çizerken, günlüğe kaydetme ve sondaj verileri söz konusu olduğunda gerçekleştirilir.

INCLIS probları, üç bileşenli bir manyetik pusula ve ivmeölçer ile donatılmıştır. İvmeölçer, probun yerçekimi vektörüne göre açısını ölçer. Manyetik pusula, açık veya plastik kasalı bir kuyuda kuyu deliğinin eğim yönünü belirler. Kuyu metal kasaya sahipse veya üç bileşenli manyetometre kullanım olasılığını dışlayan bir demir cevheri masifinde delinmişse, eğim ölçerin oryantasyonu yüzeyden özel çubuklar kullanılarak gerçekleştirilir. Çubuklar ve çubuk besleyici, hem yatay hem de dikey kuyularda eğim ölçümü yapmak için kullanılabilir.

INCLIS probları, elektronikli bir modül ve bir uzantıdan oluşur. Uzatma, kuyudaki probu stabilize etmek için tasarlanmıştır. Standart paket ayrıca bir çift değiştirilebilir Teflon merkezleme silindiri ve dayanıklı plastikten yapılmış kompakt ve hafif bir makara üzerinde çıkarılabilir bir kablo hattı içerir. Gerçek zamanlı ölçümler Wi-Fi üzerinden Andriod cihazına iletilir. Diğer kayıt seçeneği, proba güç ve USB üzerinden bir PC'ye veri aktarımı sağlayan kompakt bir arayüz modülüdür. Solclino yazılımı, veri elde etmek, sayısal ve grafiksel olarak tasvir etmek, kaydetmek, önceden kaydedilmiş dosyaları okumak ve bir rapor oluşturmak için kullanılır.

INCLIS 30 probun gövdesi AISI 316L çelikten imal edilmiştir ve dış çapı 30 mm'dir. Probun hafifliği, yatay ve derin dikey kuyularda araştırma yapmayı kolaylaştırır.

Uygulama alanları:

• Fiziksel ve mekanik zemin özellikleri karakterizasyonu
• Boşlukların tanımlanması
• Toprakların akış indeksi izleme

Teslimat seti:

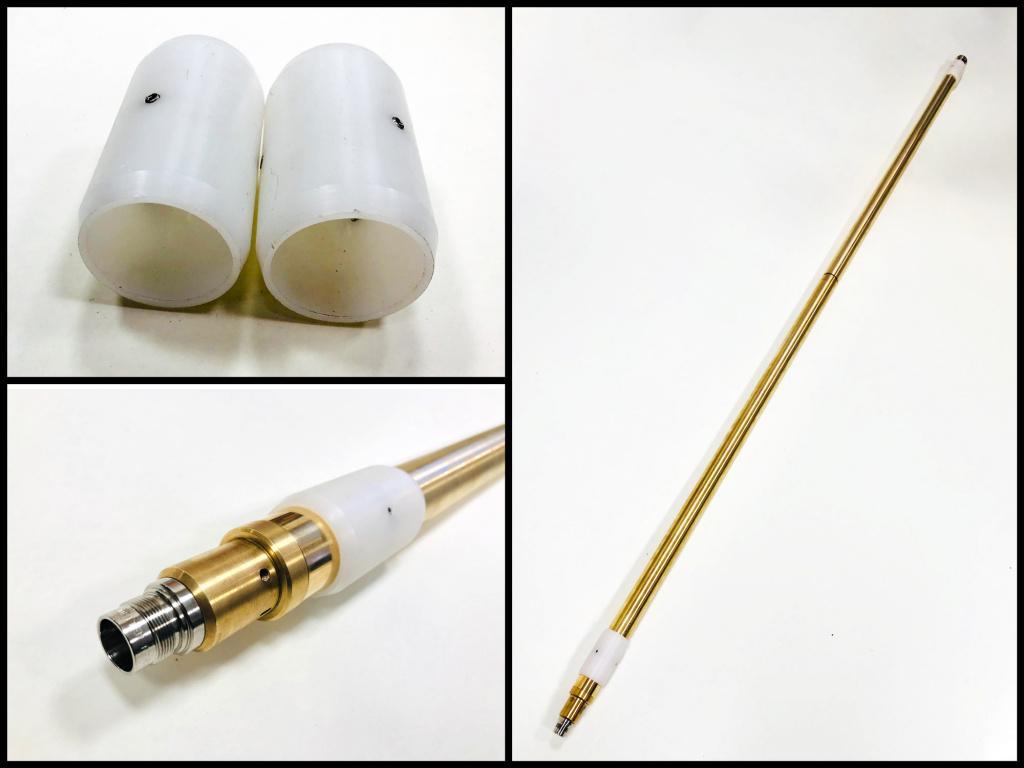

• Stabilizatörlü INCLIS probu

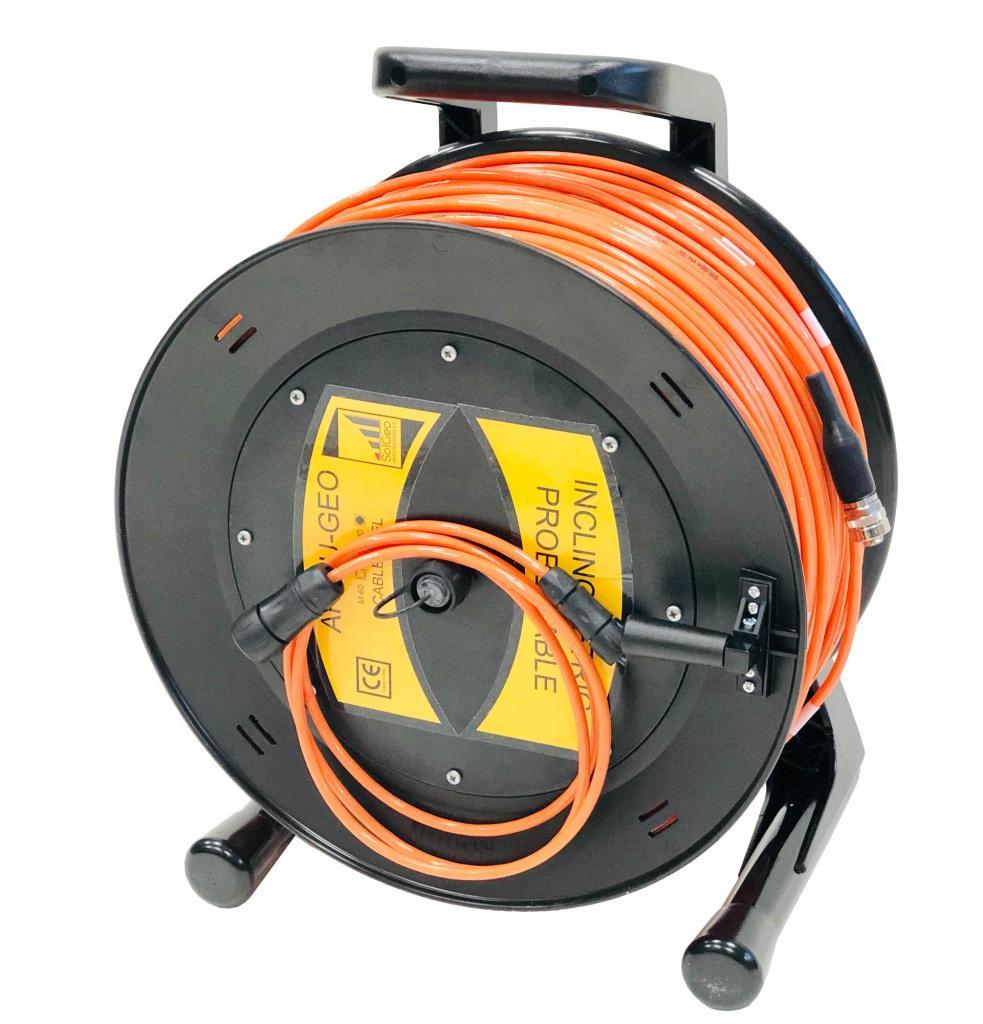

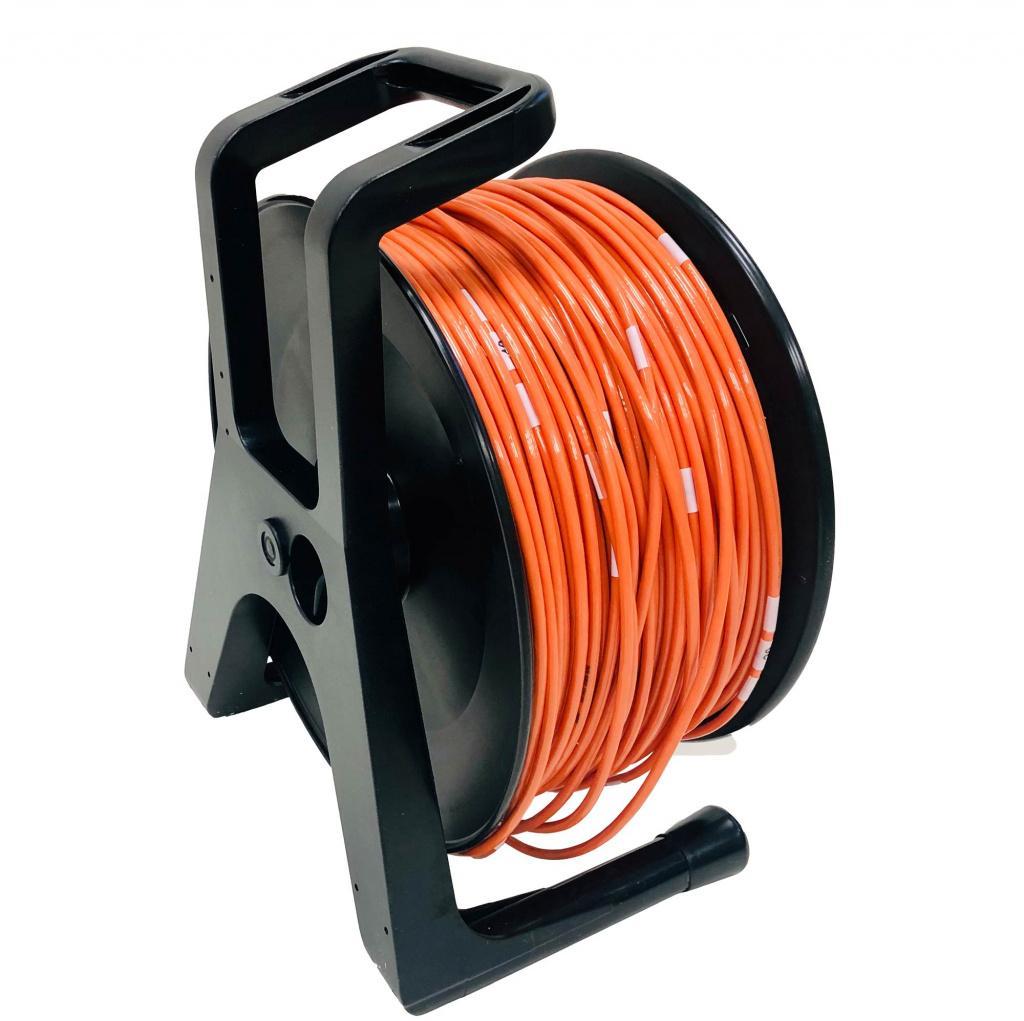

• Makara üzerindeki kablo

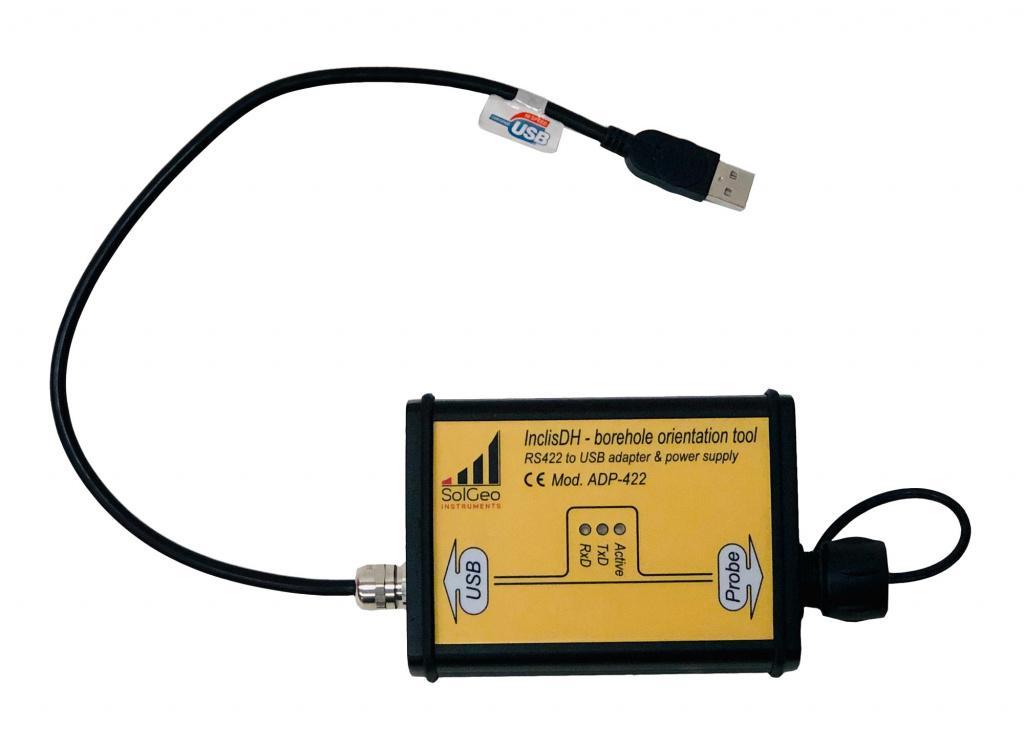

• Arabirim kutusu (USB versiyonu için)
• Bağlantı kablosu (USB versiyonu için)

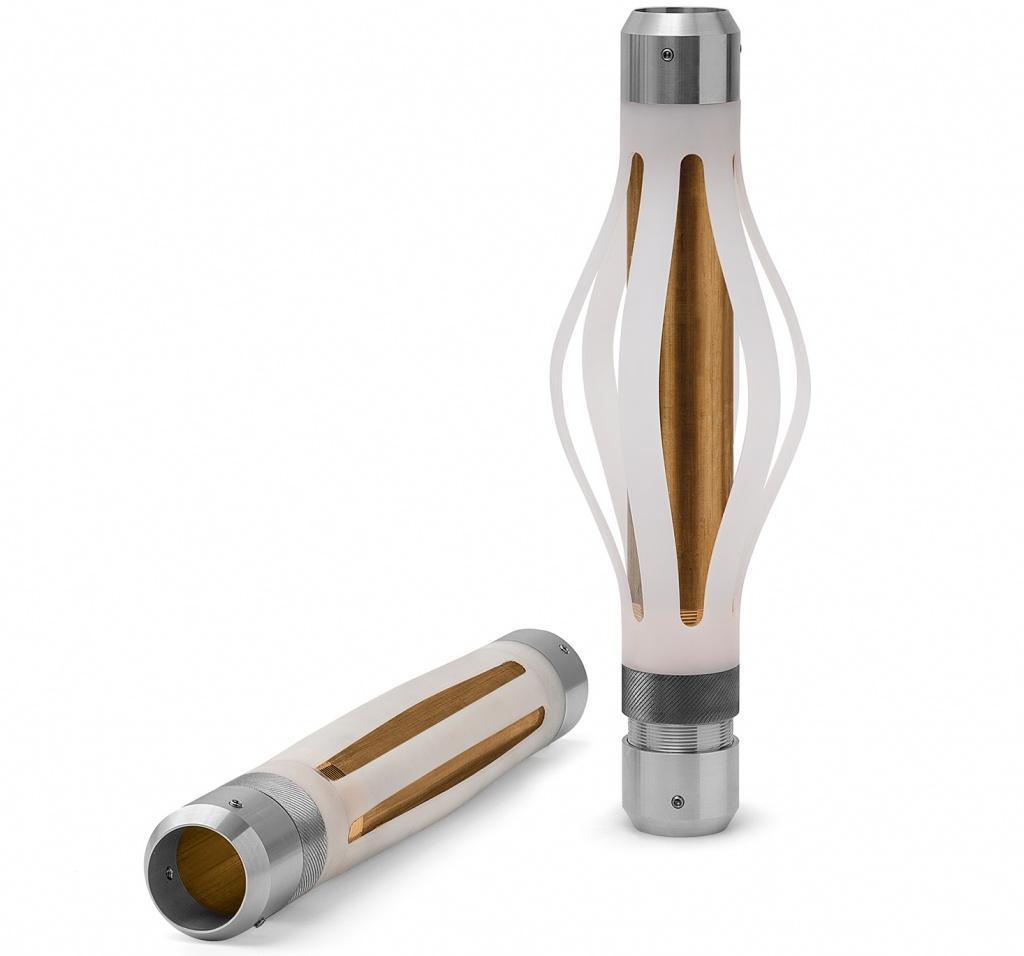

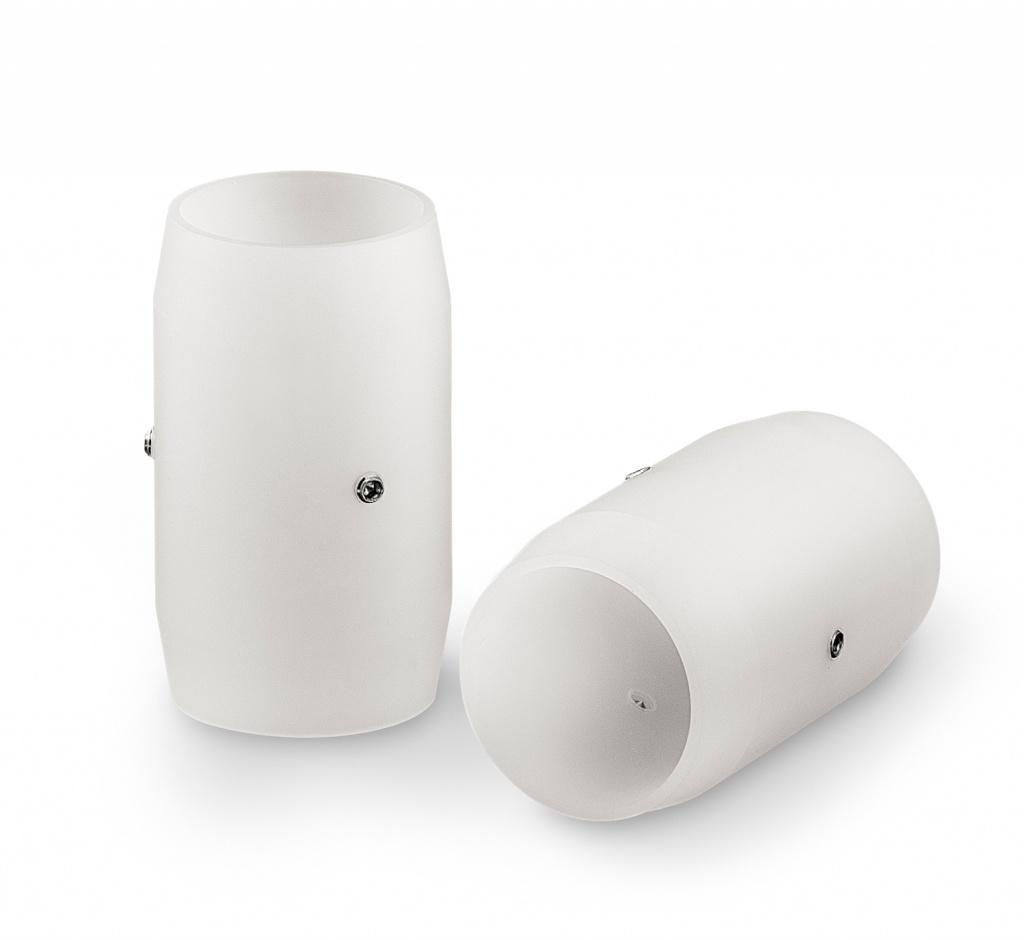

• Merkezleme Teflon silindirler (2 adet)
• İki adaptör ile blok dengesi
• SolClino Yazılımı

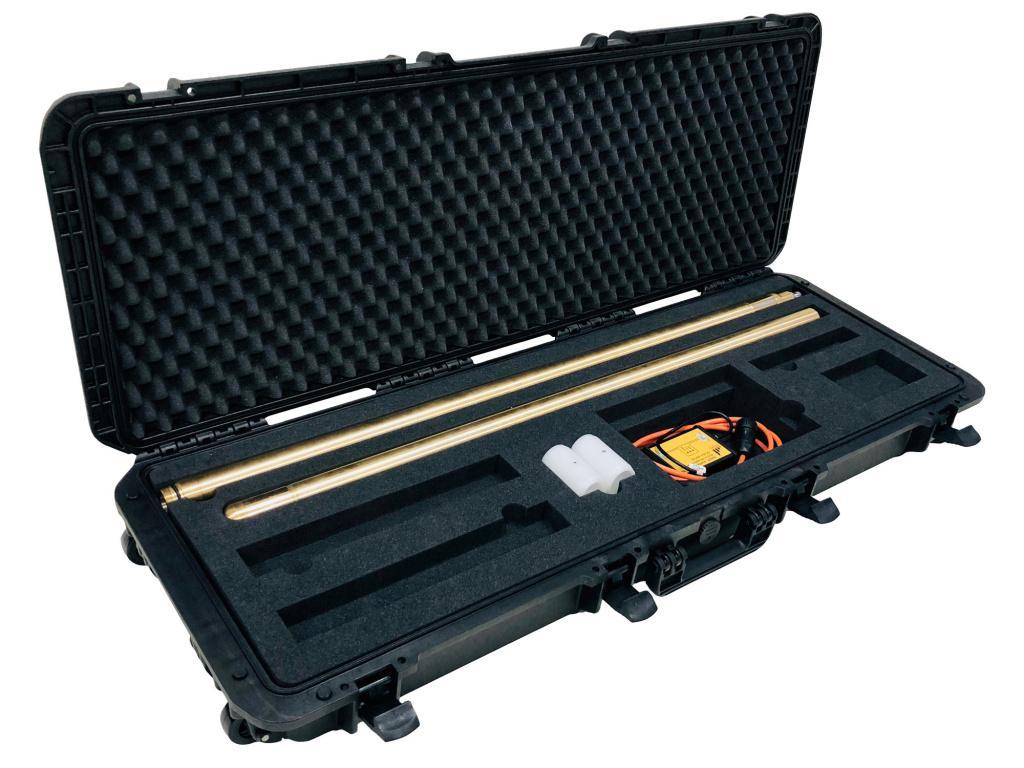

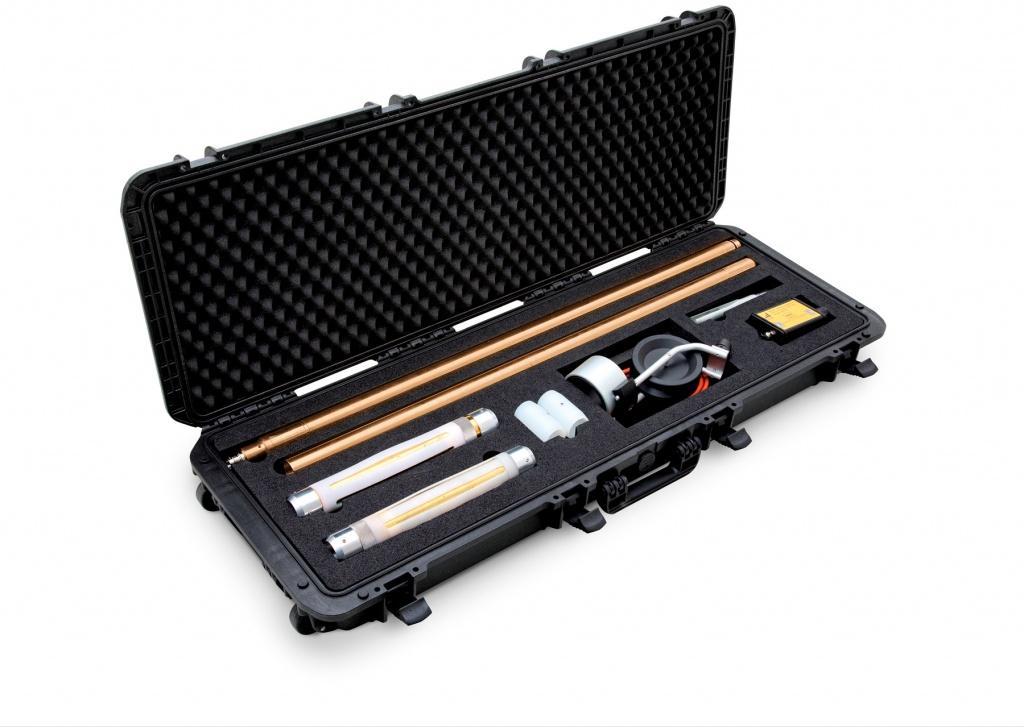

• Kap

İsteğe bağlı ekipman:

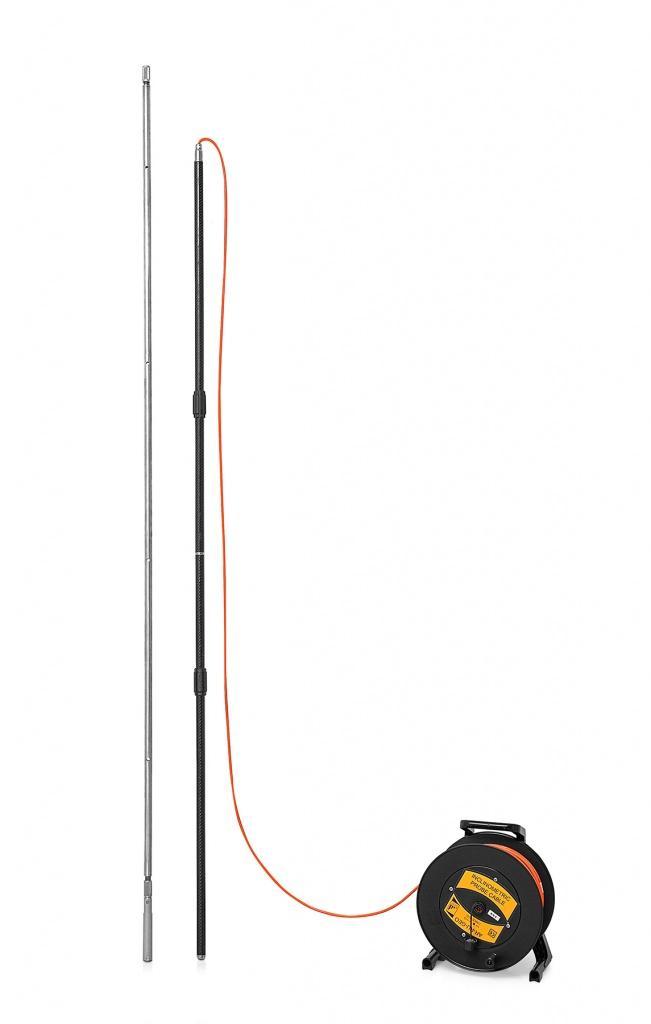

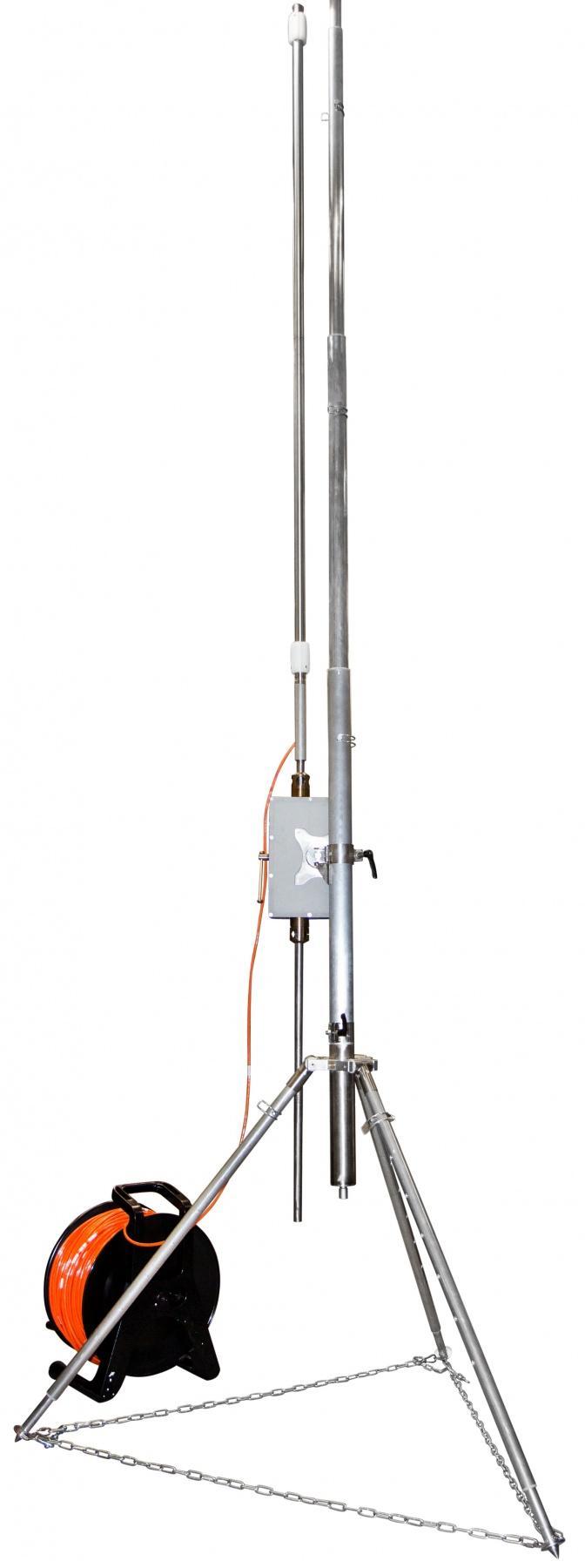

• Probun yüzeyden yönlendirilmesi için çubuklar
• Çubuk kılavuzu

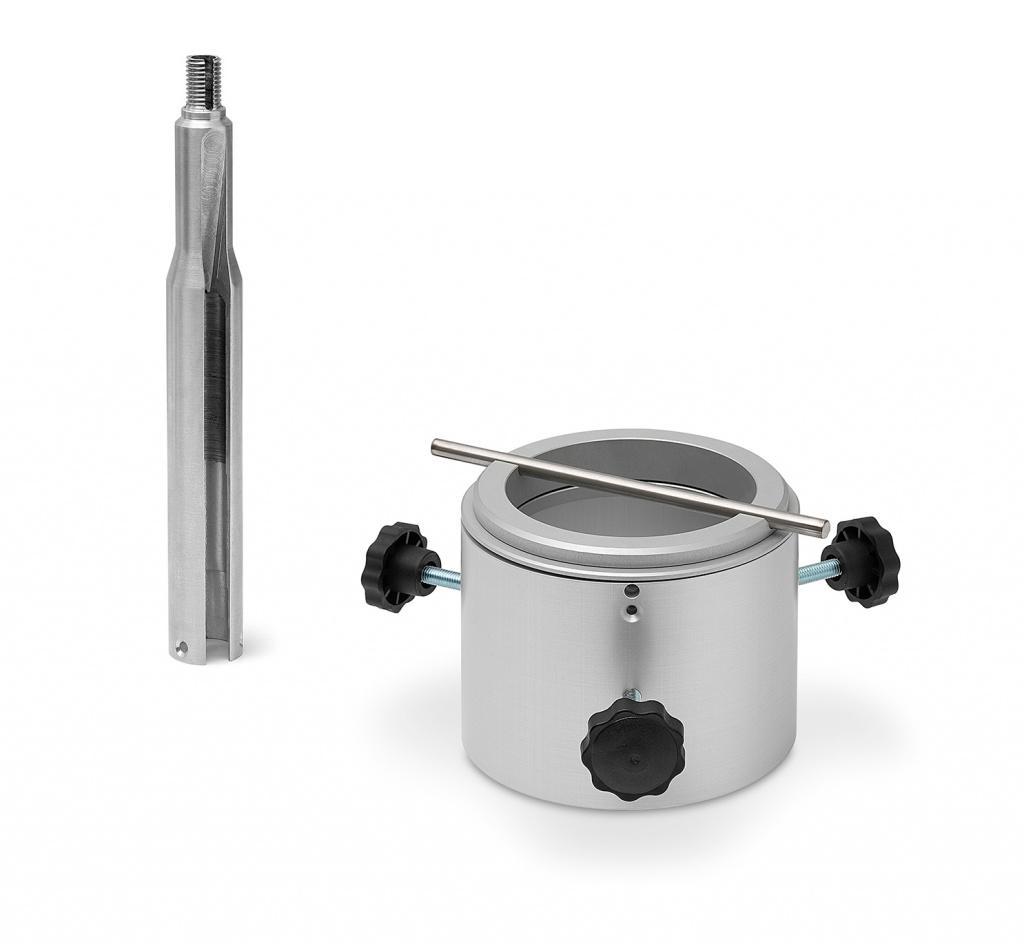

• Çubuk-prob adaptörü

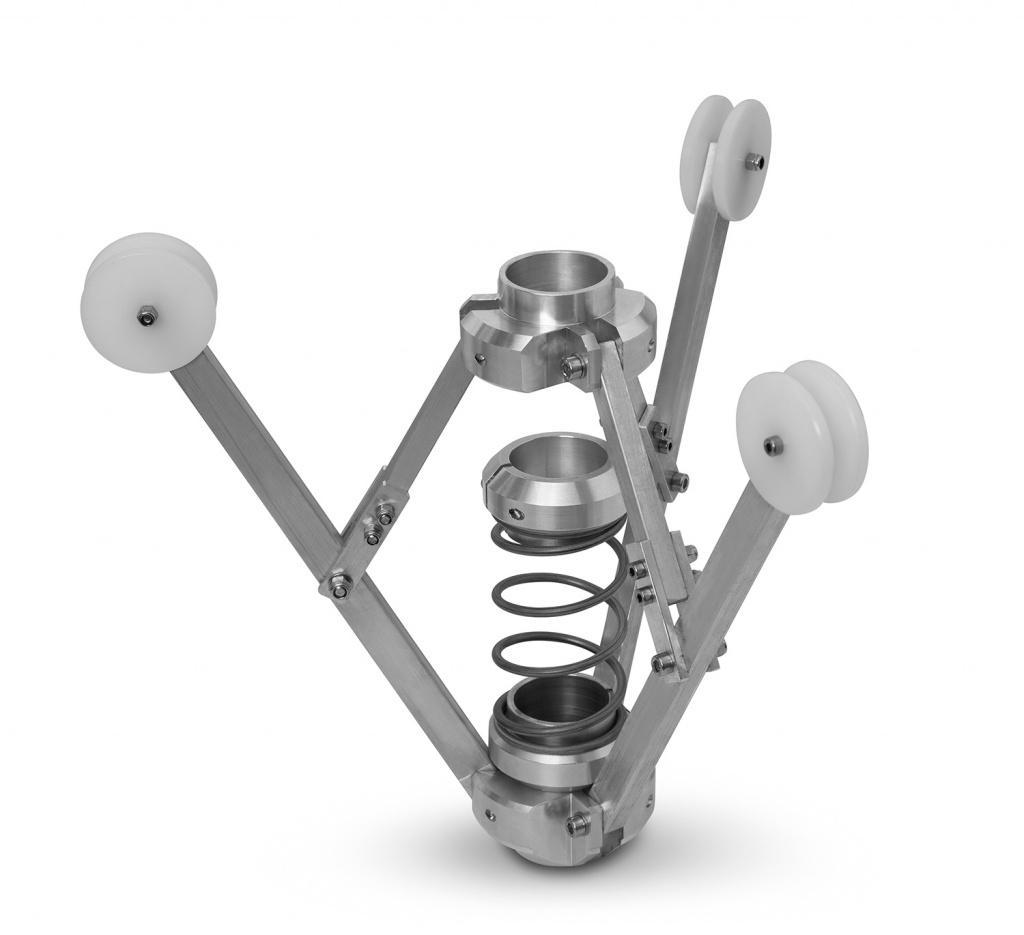

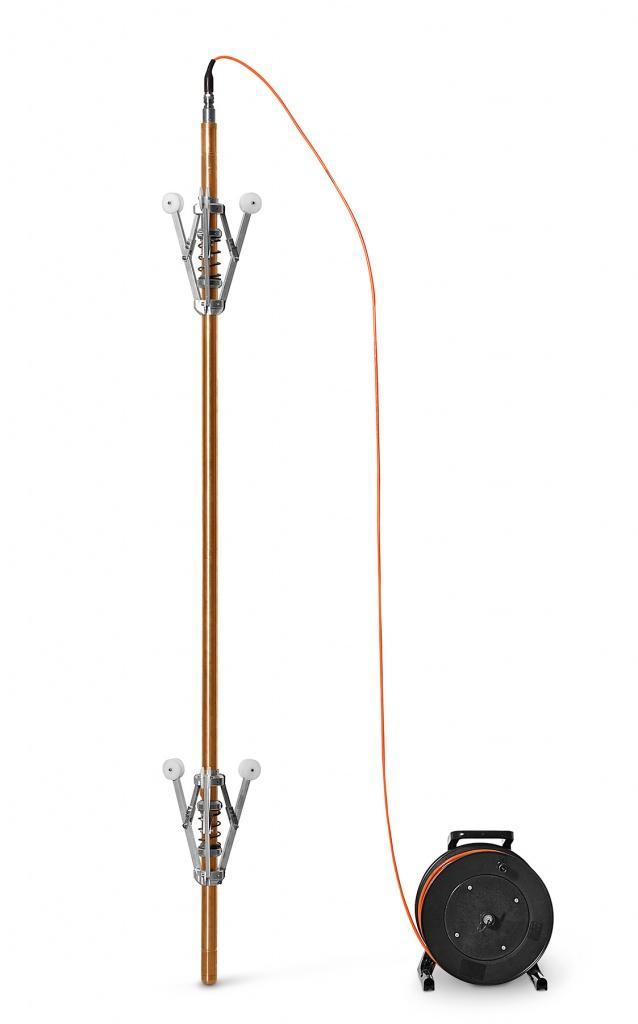

• Merkezi Büyütücü 50-160 mm
• Merkezi Büyütücü 150-500 mm

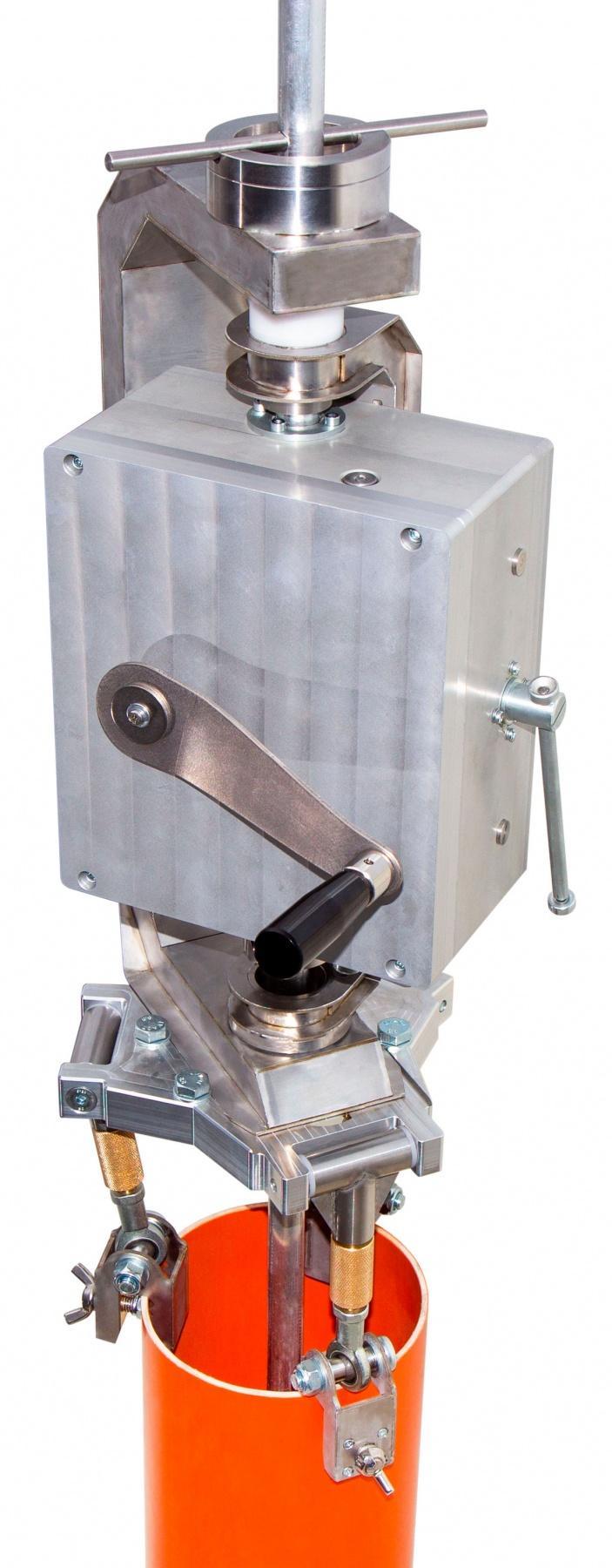

• Çubuk besleyici

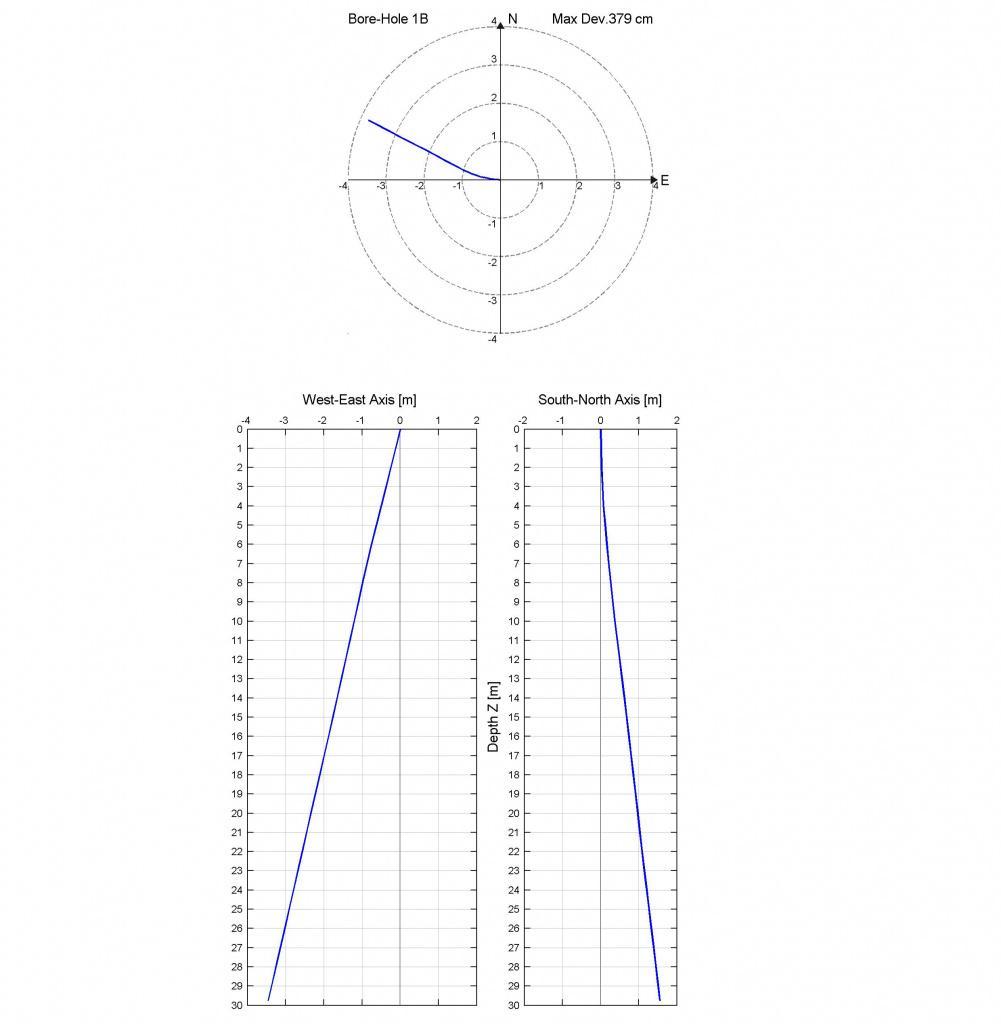

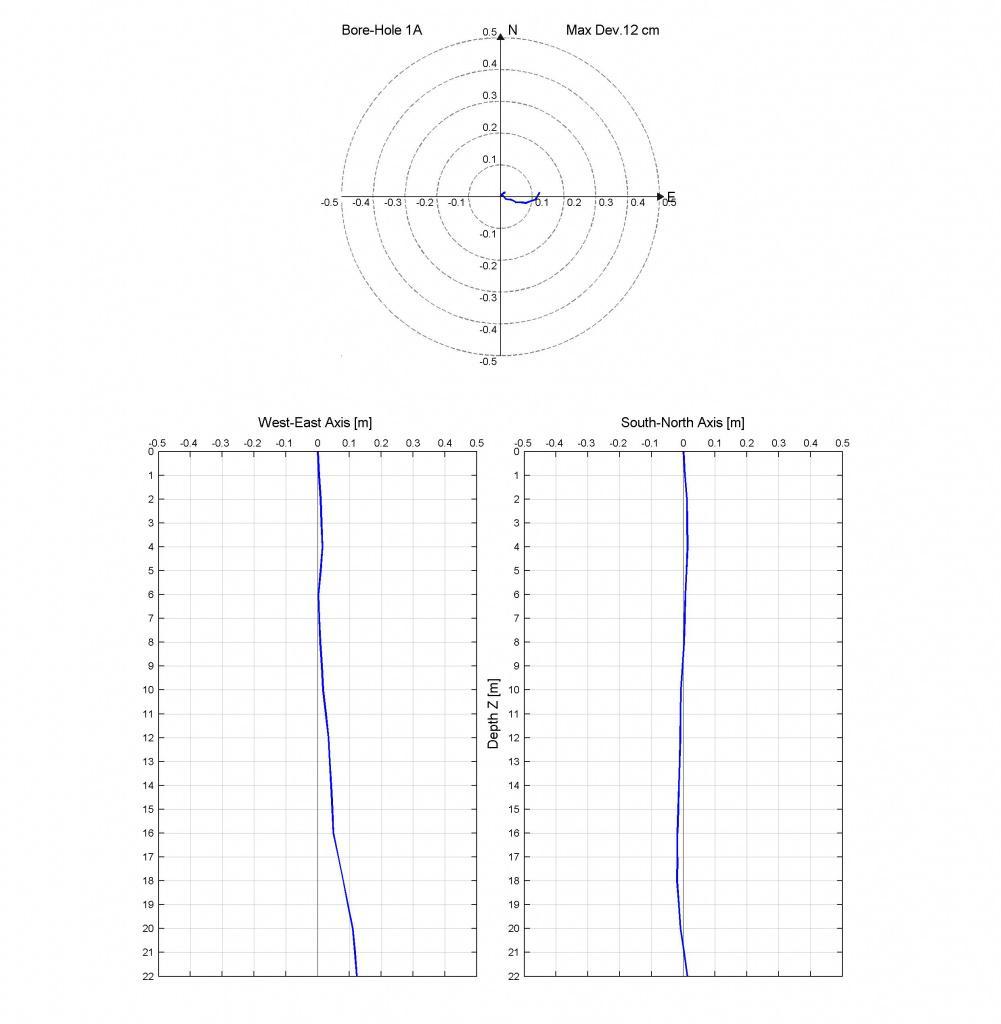

INCLIS DH eğim ölçer probu ile elde edilen veri örnekleri (farklı düzlemlerde sondaj deliği bölümleri):
